Cómo dimensionar una válvula de seguridad: una guía técnica completa

La respuesta corta: cómo dimensionar una válvula de seguridad

para dimensionar un válvula de seguridad , debe calcular la capacidad de alivio requerida en flujo másico o volumétrico y luego seleccionar un área de orificio de válvula lo suficientemente grande como para pasar ese flujo a la presión establecida de la válvula más la sobrepresión permitida. La fórmula rectora depende de la fase del fluido (gas, vapor o líquido) y de estándares como API 520 Parte I , API 526 y ASME Sección VIII Div. 1 defina el método de cálculo exacto.

En la práctica, dimensionar una válvula de alivio de presión o una válvula de alivio de seguridad implica cuatro entradas principales:

• Caudal de alivio requerido (kg/h o lb/h)
• Presión de ajuste y sobrepresión permitida (normalmente 10% para instalaciones de válvula única según ASME)
• Contrapresión en la salida de la válvula
• Propiedades físicas de los fluidos en condiciones de alivio.

Una vez que calcule el área de orificio requerida, seleccione el siguiente tamaño de orificio estándar más grande de las tablas API 526, nunca más pequeño. Una válvula de seguridad de tamaño insuficiente no logra proteger el recipiente; uno de gran tamaño chatea, se erosiona y gotea.

Por qué el tamaño adecuado de la válvula de seguridad es más importante de lo que la mayoría de los ingenieros creen

Una válvula de seguridad es la última línea de defensa entre el funcionamiento normal y un evento catastrófico de sobrepresión. Un tamaño insuficiente significa que la válvula no puede fluir lo suficientemente rápido como para evitar que el recipiente exceda su presión de trabajo máxima permitida (MAWP). El sobredimensionamiento crea un problema diferente pero igualmente grave: la válvula se abre, alivia una pequeña cantidad de líquido, se cierra y luego se abre nuevamente en rápida sucesión, una condición destructiva llamada charla .

El ruido provoca daños en el asiento en cuestión de minutos. Una válvula de seguridad que vibra y que debería durar 10 años puede destruirse en un solo evento que dure menos de una hora. Los costos de mantenimiento de los asientos, discos y boquillas de las válvulas pueden oscilar entre 2.000 y 20.000 dólares por válvula, sin contar la producción perdida.

Más allá de la economía, el cumplimiento normativo es obligatorio. En la mayoría de las jurisdicciones, los recipientes a presión deben estar protegidos por dispositivos de alivio dimensionados y estampados de acuerdo con códigos reconocidos. En los Estados Unidos, Código ASME de calderas y recipientes a presión, Sección VIII es el estándar primario. En Europa, la Directiva de equipos a presión (PED) y la norma EN ISO 4126 rigen el diseño. El incumplimiento crea responsabilidad legal y puede anular el seguro del equipo.

Términos clave que debe comprender antes de dimensionar

El tamaño de las válvulas de seguridad tiene su propio vocabulario. Malinterpretar incluso un término puede llevar a un error de cálculo que se propague a lo largo de todo el ejercicio de dimensionamiento.

Establecer presión

La presión de entrada a la que se establece la apertura de la válvula de seguridad. Para un recipiente con una MAWP de 100 barg, la presión establecida no debe exceder los 100 barg. La presión de ajuste está estampada en la placa de identificación de la válvula y se prueba durante el ajuste en banco.

Sobrepresión

El aumento de presión por encima de la presión establecida que se produce mientras la válvula está abierta y fluyendo. ASME permite 10% de sobrepresión para una sola válvula de seguridad y 16% para casos de incendio. La presión de alivio es igual a la presión establecida más la sobrepresión.

Contrapresión

Presión en la salida de la válvula, causada por el sistema de tuberías de descarga. La contrapresión reduce la presión diferencial a través de la válvula y, por lo tanto, reduce la capacidad. Hay dos tipos:

• Contrapresión superpuesta — existe antes de que se abra la válvula, debido a un cabezal presurizado o una salida cerrada.
• Contrapresión acumulada — se desarrolla sólo cuando la válvula está fluyendo, debido a las pérdidas por fricción en la tubería de descarga.

Las válvulas de seguridad convencionales son sensibles a la contrapresión. Si la contrapresión acumulada excede el 10% de la presión establecida, se Fuelle equilibrado o válvula de alivio de presión operada por piloto. debe ser considerado.

Coeficiente de descarga (kd)

Un factor adimensional que tiene en cuenta las pérdidas de flujo a través del cuerpo de la válvula. API 520 utiliza un coeficiente de descarga nominal, kd, que normalmente ronda 0,975 para servicio de gas/vapor y 0,65 para servicio líquido. Los fabricantes publican valores Kd certificados de pruebas de flujo ASME.

Área de orificio requerida (A)

El área de flujo mínimo calculada a partir de su servicio de relevo. Luego, haga coincidir esto con la siguiente designación de orificio estándar más grande de API 526 (D, E, F, G, H, J, K, L, M, N, P, Q, R, T).

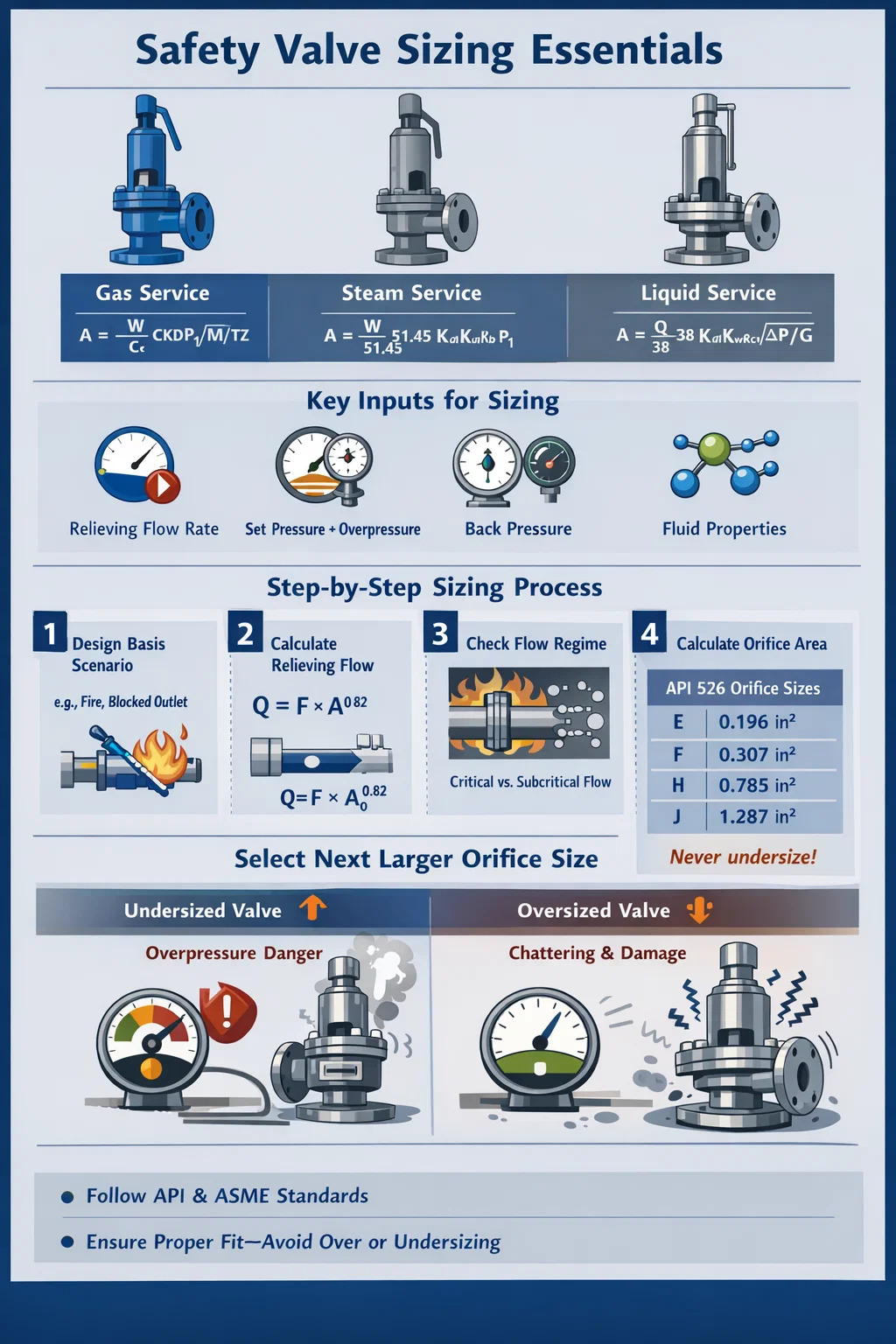

Paso a paso: cómo dimensionar una válvula de seguridad para servicio de gas o vapor

El dimensionamiento de gases y vapores utiliza ecuaciones de flujo compresible. La metodología API 520 Parte I es el estándar de la industria para esto. Siga estos pasos en orden.

Paso 1: identificar el escenario base de diseño

Primero debe determinar qué causa la sobrepresión. Los escenarios comunes incluyen salida bloqueada, falla del agua de refrigeración, exposición a incendios, ruptura del tubo del intercambiador de calor y reacción descontrolada. Cada escenario produce un flujo de alivio requerido diferente. Tamaño para el peor caso único creíble, a menos que la filosofía de instalación requiera casos simultáneos.

Paso 2: Calcular el flujo de alivio requerido

Esto proviene de una simulación de proceso o de un balance de calor y materia. Para una salida bloqueada en un compresor, el flujo requerido es igual al rendimiento total del compresor. Para casos de incendio, API 521 proporciona la fórmula de entrada de calor:

Q = 43.200 × F × A ^0.82 (para superficie mojada, en BTU/h, unidades imperiales)

donde F es un factor ambiental (1,0 para embarcaciones desnudas, 0,3 para embarcaciones adecuadamente aisladas) y A es el área de superficie mojada en pies cuadrados.

Paso 3: Verifique el flujo crítico o subcrítico

El flujo a través de una boquilla de válvula de seguridad se vuelve crítico (estrangulado) cuando la relación entre la contrapresión y la presión de alivio cae por debajo de la relación de presión crítica Cf. Para un gas ideal, Cf depende de la relación de calores específicos (k o γ):

Cf = (2/(k 1)) ^k/(k-1)

Para la mayoría de los hidrocarburos y el aire, k ≈ 1,3–1,4, lo que da Cf ≈ 0,545–0,528. Si la contrapresión/presión de alivio está por debajo de Cf, tiene flujo crítico y utiliza la ecuación de flujo crítico más simple. De lo contrario, utilice la corrección subcrítica.

Paso 4: Aplicar la fórmula de dimensionamiento de gas API 520

Para flujo de gas crítico (API 520 Parte I, Ecuación 3):

A = W / (C × Kd × P1 × kb × √(M / (T × Z)))

• A = área de orificio requerida (pulg²)
• W = capacidad de alivio requerida (lb/h)
• C = constante del gas derivada de k (adimensional, tabulada en API 520 Apéndice B)
• Kd = coeficiente de descarga efectivo (use 0,975 para el dimensionamiento preliminar)
• P1 = presión de alivio en psia (presión de ajuste × 1,1 14,7 para descarga atmosférica)
• Kb = factor de corrección de contrapresión (a partir de cifras API 520; 1,0 si la contrapresión es insignificante)
• M = peso molecular del gas
• T = temperatura de alivio en Rankine (°F 460)
• Z = factor de compresibilidad en condiciones de alivio (1,0 para gas ideal)

Paso 5: seleccione el tamaño de orificio estándar

Tome el área calculada A y encuentre la siguiente designación de orificio estándar más grande en API 526. Por ejemplo, si A = 0,85 in², un orificio D (0,110 in²) es demasiado pequeño, un E (0,196 in²) es demasiado pequeño, y así sucesivamente hasta encontrar el ajuste correcto. Nunca redondees hacia abajo. El orificio seleccionado debe ser igual o mayor que el área requerida.

Dimensionamiento de una válvula de seguridad para servicio de vapor

El dimensionamiento del vapor utiliza una versión simplificada de la ecuación del gas porque las propiedades del vapor en saturación están bien caracterizadas. API 520 Parte I proporciona una fórmula específica para el vapor:

A = W / (51,45 × Kd × ksh × kn × Kb × P1)

• Ksh = factor de corrección de sobrecalentamiento (1,0 para vapor saturado; menos de 1,0 para vapor sobrecalentado, de API 520 Tabla 6)
• Kn = Corrección de Napier para vapor a alta presión (se aplica cuando la presión establecida excede los 1500 psia)
• Otras variables se definen como para el servicio de gas.

Por ejemplo, una válvula de seguridad de caldera con una capacidad de alivio requerida de 50,000 lb/h de vapor saturado a una presión establecida de 250 psig (presión de alivio = 275 psia) y ninguna contrapresión significativa requeriría:

A = 50.000 / (51,45 × 0,975 × 1,0 × 1,0 × 1,0 × 275) ≈ 3,62 pulgadas²

A partir de API 526, el siguiente orificio estándar más grande por encima de 3,62 in² sería un orificio P de 6,38 in², que está sobredimensionado. En la práctica, podría utilizar dos válvulas más pequeñas en paralelo para mantener cada válvula con un tamaño más apropiado en relación con su área de orificio; esto también proporciona redundancia.

Dimensionamiento de una válvula de seguridad para servicio de líquidos

El dimensionamiento de líquidos es fundamentalmente diferente del dimensionamiento de fluidos compresibles. Los líquidos son incompresibles, por lo que la capacidad depende de la raíz cuadrada de la presión diferencial en lugar de la presión absoluta.

La fórmula de dimensionamiento líquido API 520 es:

A = Q / (38 × Kd × kilovatios × kc × kv × √(ΔP / G))

• Q = flujo de alivio requerido en galones estadounidenses por minuto (gpm)
• Kd = 0,65 para servicio líquido (no 0,975)
• Kw = corrección de contrapresión para válvulas equilibradas (1,0 para válvulas convencionales)
• Kc = corrección combinada (1,0 si no hay disco de ruptura aguas arriba, 0,9 si el disco de ruptura está instalado en serie)
• Kv = factor de corrección de viscosidad (1,0 para el tamaño inicial; iterar si el fluido es viscoso)
• ΔP = presión diferencial a través de la válvula en psi (presión de alivio menos contrapresión)
• G = gravedad específica del líquido en relación con el agua a 60°F

Las válvulas de seguridad para líquidos a menudo requieren el sello UV ASME Sección VIII y se deben utilizar versiones especiales de ajuste para líquidos de cuerpos de válvulas estándar. El uso de un cuerpo de válvula de gas/vapor para servicio líquido sin ajuste de líquido generalmente resulta en reducción significativa de la capacidad y posible inestabilidad.

Corrección de viscosidad para fluidos espesos

Si la viscosidad del fluido en condiciones de alivio excede aproximadamente 100 SSU (Saybolt Seconds Universal), el factor de corrección de viscosidad Kv se vuelve significativo. La corrección utiliza el número de Reynolds a través del orificio. Comience con Kv = 1,0, calcule el área del orificio de prueba, determine el número de Reynolds, busque Kv en la tabla API 520 y luego vuelva a calcular. Itere hasta que el área del orificio converja, generalmente dentro de dos o tres iteraciones para fluidos de proceso típicos.

Tamaños de orificios estándar: Tabla de referencia API 526

Una vez que calcule el área de orificio requerida, seleccione la siguiente designación de orificio estándar de API 526. La siguiente tabla muestra las designaciones de orificio estándar y sus áreas nominales. Siempre verifique con la hoja de datos del fabricante específico, ya que las áreas de orificio efectivas reales pueden variar ligeramente de los valores nominales API 526.

Cómo la contrapresión afecta la selección y el tamaño de las válvulas de seguridad

La contrapresión es uno de los aspectos más comúnmente mal manejados en el dimensionamiento de la válvula de alivio de presión. Los ingenieros que lo ignoran terminan con válvulas que funcionan de manera diferente al diseño, a veces de manera peligrosa.

Válvulas de seguridad convencionales

Una válvula de seguridad de resorte directo convencional tiene su cavidad de resorte ventilada hacia la salida. Esto significa que la contrapresión actúa directamente contra la fuerza del resorte, aumentando efectivamente la presión de ajuste. Si la contrapresión superpuesta es constante y conocido , la válvula se puede ajustar en banco para compensar. Pero si la contrapresión es variable, la presión establecida cambia con ella: una situación peligrosa. API 520 recomienda que La contrapresión acumulada en una válvula convencional no excede el 10% de la presión establecida. en calibre.

Válvulas de seguridad de fuelle equilibrado

Una válvula de alivio de presión de fuelle equilibrada utiliza un elemento flexible para aislar el resorte de la contrapresión, manteniendo estable la presión establecida independientemente de las condiciones de salida. Estas válvulas pueden soportar contrapresión de hasta aproximadamente el 50% de la presión establecida sin una degradación significativa del rendimiento, aunque la capacidad aún disminuye con el aumento de la contrapresión y la corrección de Kb aún se aplica.

Válvulas de alivio de presión operadas por piloto

Una válvula de alivio operada por piloto utiliza la presión del proceso para mantener cerrado el asiento de la válvula principal. La válvula principal se abre sólo cuando el piloto detecta sobrepresión. Estas válvulas son esencialmente inmunes a los efectos de la contrapresión sobre la presión establecida y pueden funcionar con contrapresiones de hasta 80% de la presión establecida en algunos diseños . A menudo se eligen para aplicaciones de alta presión, cabezales abocinados con contrapresión acumulada significativa y situaciones donde la presión de ajuste precisa es fundamental.

Alivio de dos fases y de fases mixtas: consideraciones especiales

Cuando el fluido de alivio es una mezcla de líquido y vapor de dos fases, ni el método de dimensionamiento del gas ni del líquido se aplican directamente. Los fluidos intermitentes, los sistemas reactivos y los circuitos de refrigeración frecuentemente producen escenarios de alivio de dos fases. El tamaño insuficiente en estos casos es común y peligroso.

Los métodos reconocidos para el dimensionamiento de dos fases incluyen:

• Metodología DIERS (Instituto de Diseño de Sistemas de Socorro de Emergencia): el enfoque más riguroso, desarrollado específicamente para sistemas bifásicos reactivos y en desequilibrio
• método omega — un modelo de equilibrio simplificado de Leung (1986), adoptado en API 520 Apéndice C; utiliza un único parámetro ω derivado de cálculos de flash al 90% y 100% de la presión de alivio
• HEM (modelo de equilibrio homogéneo) — supone un equilibrio termodinámico total y una mezcla homogénea; conservador para la mayoría de las aplicaciones

El dimensionamiento de dos fases generalmente requiere un simulador de procesos (como Aspen HYSYS, SimSci PRO/II o VMGSim) para generar datos flash en condiciones de alivio. El área del orificio requerida resultante es a menudo 2 a 5 veces más grande de lo que sugeriría un cálculo de vapor puro para el mismo caudal. Esta es la razón por la que muchas plantas que dimensionaron válvulas de alivio asumiendo un servicio de solo vapor encontraron que estaban muy subdimensionadas cuando el fluido real era de dos fases.

Caída de presión de entrada: la regla del 3% que se ignora

La presión en la entrada de la válvula cuando fluye no debe caer más del 3% por debajo de la presión establecida (según API 520 Parte II y API 526). Este límite del 3% en la caída de presión de entrada es una de las restricciones que se viola con más frecuencia en la práctica de instalación y provoca vibraciones.

He aquí por qué: una válvula de seguridad accionada por resorte comienza a cerrarse cuando cae la presión de entrada. Si la tubería de entrada tiene una alta resistencia, la presión en la entrada de la válvula cae bruscamente cuando la válvula se abre. Si esa caída excede la purga (la reducción de presión requerida para volver a asentar la válvula, generalmente entre el 7% y el 10% de la presión establecida para las válvulas de proceso), la válvula se cierra antes de que la presión del sistema se haya recuperado y luego se abre nuevamente. El ciclo se repite: esto es una vibración y destruye el asiento de la válvula.

En la práctica, la regla del 3% significa que el tubo de entrada debe ser corto y de gran diámetro. Una pauta aproximada: la boquilla de entrada debe estar al menos tan grande como el tamaño de la conexión de entrada de la válvula de la tabla API 526, y se debe minimizar la longitud equivalente de la tubería de entrada. Calcule la caída de presión real con el flujo de alivio total utilizando la ecuación de Darcy-Weisbach antes de finalizar el diseño de la instalación.

Dimensionamiento del caso de incendio: cuando domina el alivio térmico

Los casos de incendio a menudo rigen el tamaño de las válvulas de seguridad para recipientes de almacenamiento y equipos de proceso ubicados en áreas con inventarios inflamables. El escenario supone un incendio en un charco que rodea el recipiente, calentando el contenido y generando vapor que debe ser aliviado.

API 521 proporciona dos ecuaciones para la entrada de calor del fuego: una para la superficie mojada (líquido debajo de la llama) y otra para la superficie no mojada (espacio de vapor). La ecuación de la superficie mojada normalmente gobierna y proporciona una entrada de calor en BTU/h o kW. Esta entrada de calor se divide luego por el calor latente de vaporización del líquido en condiciones de alivio para obtener el caudal de vapor requerido.

Un detalle crítico: el caso de incendio permite 21% de sobrepresión bajo ASME Sección VIII (frente al 10% para casos normales), lo que reduce un poco el área del orificio requerida. Sin embargo, ASME también requiere que el caso de incendio sea manejado mediante una válvula de alivio de incendios dedicada configurada al 110% de MAWP (mientras la válvula primaria está al 100%), o demostrando que la válvula primaria tiene capacidad suficiente para ambos escenarios.

Ejemplo: un recipiente horizontal que contiene 10 000 galones de nafta con 2000 pies cuadrados de superficie mojada, sin drenaje, sin aislamiento y sin aplicación de agua contra incendios (F = 1,0):

Q = 43.200 × 1,0 × 2.000 ^0.82 ≈ 34.200.000 BTU/h

Si el calor latente de la nafta en condiciones de alivio es de 120 BTU/lb, el flujo de vapor requerido es de 285 000 lb/h, un requisito de alivio muy grande que probablemente impulsaría la selección de múltiples válvulas de seguridad con orificios grandes o una válvula operada por piloto.

Errores comunes de tallas y cómo evitarlos

Usar la fase fluida incorrecta

Asumir que el alivio es todo vapor cuando el fluido real en las condiciones de alivio es bifásico puede subestimar el tamaño de la válvula en un factor de 3 o más. Realice siempre un cálculo rápido al aliviar la presión y la temperatura para determinar la fase y composición reales del fluido que fluye.

Ignorar la contrapresión en los sistemas de antorcha

A medida que una planta envejece y se agregan más cargas de alivio al cabezal de antorcha, la contrapresión aumenta. Una válvula dimensionada para una contrapresión de 5 psi en el primer año puede tener una contrapresión de 25 psi diez años después, a medida que las expansiones de producción cargan el sistema de antorcha. Vuelva a verificar los supuestos de contrapresión durante las revisiones de Gestión del Cambio.

Selección de válvulas de gran tamaño "por seguridad"

El instinto de añadir margen seleccionando una válvula más grande es contraproducente. Una válvula de seguridad de gran tamaño vibra, provocando daños mecánicos y fugas. API 520 Parte I advierte explícitamente: el orificio seleccionado debe estar lo más cerca posible del área requerida calculada sin pasar por debajo de ella. Si el siguiente tamaño estándar da como resultado una válvula más de un 10% más grande de lo necesario, considere usar una presión de ajuste más pequeña o dos válvulas más pequeñas en paralelo.

Olvidar el factor de corrección combinado Kc

Cuando se instala un disco de ruptura aguas arriba de una válvula de seguridad, la combinación actúa como un solo dispositivo y la capacidad se reduce. API 520 especifica Kc ​​= 0,9 a menos que la combinación específica haya sido probada y certificada. Muchos ingenieros aplican este factor sólo a la fórmula de dimensionamiento de líquidos y olvidan que también se aplica al dimensionamiento de gases.

No tener en cuenta la presión de funcionamiento frente a la presión establecida

ASME Sección VIII requiere que una válvula de seguridad permanezca cerrada y no tenga fugas en condiciones normales de funcionamiento. API recomienda un mínimo 10% de margen operativo entre la presión operativa normal y la presión establecida (es decir, la presión de ajuste debe ser al menos 1,1 veces la presión operativa normal máxima). Las válvulas operadas demasiado cerca para establecer la presión experimentan hervor, fugas en el asiento y desgaste prematuro.

Software y herramientas de dimensionamiento de válvulas de seguridad

El cálculo manual utilizando ecuaciones API 520 es sencillo para fluidos monofásicos, pero requiere mucho tiempo para sistemas de alivio grandes con muchas válvulas. Varias herramientas de software automatizan el proceso:

• Aspen FLARENET / Analizador del sistema Aspen Flare — estándar industrial para el modelado de redes de antorchas; Dimensiona las válvulas de alivio y analiza la contrapresión del cabezal simultáneamente.
• API de EPCON — herramienta de dimensionamiento API 520/521/526 dedicada; Ampliamente utilizado para el dimensionamiento de válvulas individuales.
• Herramienta de dimensionamiento en línea del Manual de ingeniería de Crosby — proporcionado por Emerson/Crosby para dimensionar rápidamente sus productos de válvulas
• Leser VALVESTAR — herramienta de fabricante europeo; Aplica los métodos API y EN ISO 4126.
• COMPRIMIR / PV Élite — principalmente software de diseño de recipientes, pero incluye módulos integrados de dimensionamiento de válvulas de alivio

Estas herramientas reducen los errores de cálculo y generan documentación para presentaciones regulatorias. Sin embargo, requieren entradas correctas. Basura entra, basura sale: comprender las ecuaciones y suposiciones subyacentes es esencial para detectar errores en la salida del software.

Resumen de requisitos reglamentarios y de códigos

Diferentes regiones e industrias aplican diferentes códigos al tamaño y la instalación de las válvulas de seguridad. La siguiente tabla resume los estándares principales:

Lista de verificación práctica para el dimensionamiento de válvulas de seguridad

Utilice esta lista de verificación antes de finalizar cualquier cálculo del tamaño de la válvula de seguridad y especificación de adquisición.

1. Identifique todos los escenarios creíbles de sobrepresión y determine el caso rector (flujo de alivio máximo requerido)
2. Confirme la MAWP y establezca la presión, asegurando al menos un 10 % de margen operativo por encima de la presión operativa normal máxima.
3. Determine la fase del fluido de alivio (gas, líquido, vapor, dos fases) a la presión establecida más la sobrepresión
4. Recoja las propiedades del fluido: peso molecular, relación k, compresibilidad Z, viscosidad, calor latente, gravedad específica.
5. Calcule la contrapresión (superpuesta y acumulada) y seleccione el tipo de válvula en consecuencia
6. Aplique la fórmula API 520 correcta para la fase fluida y calcule el área requerida del orificio A.
7. Aplique todos los factores de corrección (Kb, Kc, Kw, Kv) que sean aplicables a su instalación.
8. Seleccione el siguiente orificio estándar más grande de API 526; Verifique que el área seleccionada no sea más de aproximadamente un 10% más grande de lo requerido (para evitar el riesgo de vibración)
9. Verifique que la caída de presión de la tubería de entrada con el flujo de alivio total no exceda el 3% de la presión establecida
10. Confirme que la contrapresión de la tubería de descarga con el flujo de alivio total esté dentro del límite permitido del tipo de válvula.
11. Especificar materiales de construcción compatibles con el fluido del proceso y la temperatura.
12. Confirme que la válvula tenga el sello de código correcto (UV para ASME Sección VIII, V para servicio de caldera de Sección I)
