¿Con qué frecuencia se deben inspeccionar las válvulas de seguridad? Una guía completa

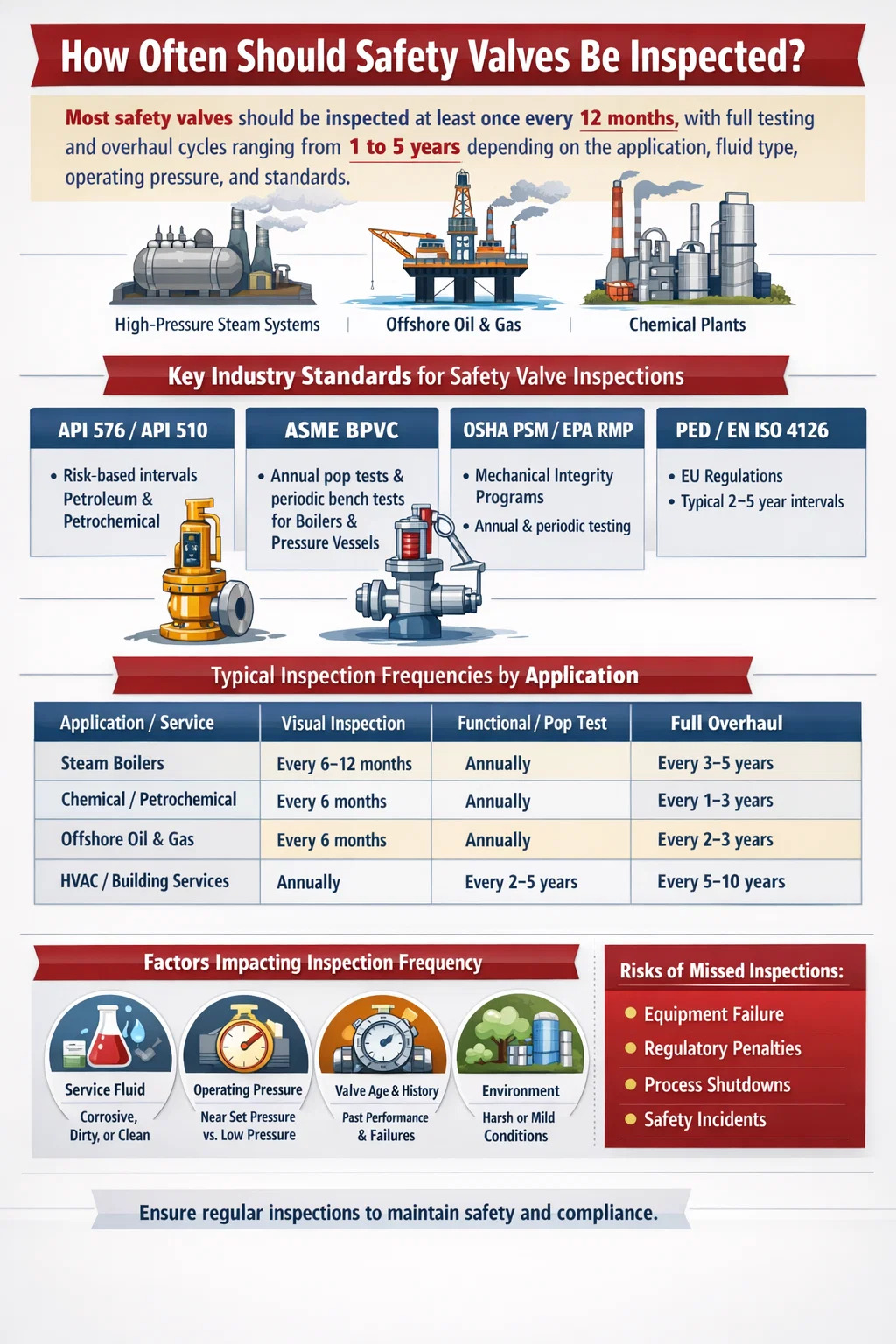

¿Con qué frecuencia se deben inspeccionar las válvulas de seguridad?

La respuesta directa: la mayoría de las válvulas de seguridad deben inspeccionarse al menos una vez cada 12 meses , con ciclos completos de prueba y revisión que van de 1 a 5 años según la aplicación, el tipo de fluido, la presión de funcionamiento y las normas reglamentarias aplicables. Sin embargo, esta no es una regla única para todos. Los sistemas de vapor de alta presión, las plantas de procesamiento de productos químicos y las instalaciones petroleras en alta mar tienen cada uno sus propios intervalos de inspección, y el incumplimiento del cronograma correcto puede resultar en fallas catastróficas del equipo, sanciones regulatorias o pérdida de vidas.

Válvulas de seguridad (también conocidas como válvulas de alivio de presión (PRV), válvulas de seguridad de presión (PSV) o válvulas de alivio, según el contexto, se encuentran entre los componentes más críticos de cualquier sistema presurizado. Su único propósito es abrir a una presión predeterminada y liberar el exceso de presión antes de que pueda dañar el equipo o poner en peligro al personal. Cuando no se abren, las consecuencias van desde tuberías dañadas hasta explosiones catastróficas de embarcaciones. Cuando no cierran correctamente después de abrirse, generan costosas pérdidas en el proceso e introducen riesgos de contaminación.

Por lo tanto, determinar correctamente la frecuencia de las inspecciones no es una tarea administrativa menor. Es un elemento central de la gestión de seguridad de la planta, la integridad de los procesos y el cumplimiento legal.

Estándares industriales que rigen los intervalos de inspección de las válvulas de seguridad

Varias normas y códigos internacionales importantes definen el marco de la frecuencia con la que se deben probar e inspeccionar las válvulas de seguridad. Comprender qué estándar se aplica a su operación es el punto de partida para crear cualquier programa de inspección.

API 510 y API 576

El Instituto Americano del Petróleo API 576 (Inspección de dispositivos de alivio de presión) es el estándar más referenciado a nivel mundial para la inspección de válvulas de alivio de presión en las industrias petrolera y petroquímica. API 576 no exige un intervalo fijo, sino que proporciona un marco basado en riesgos. Establece que los intervalos de inspección deben basarse en el historial de la válvula, las condiciones de servicio y las consecuencias de la falla. Los intervalos típicos a los que se hace referencia en la práctica de la industria según API 576 varían desde 5 años para servicios limpios y no corrosivos con tanta frecuencia como anualmente o menos para servicios incrustantes, corrosivos o sucios .

API 510 (Código de inspección de recipientes a presión) complementa esto al exigir que los dispositivos de alivio de presión sean inspeccionados y probados según un cronograma determinado por un inspector calificado o un ingeniero de seguridad de procesos, teniendo en cuenta el entorno de servicio y cualquier historial de mal funcionamiento.

Código ASME para calderas y recipientes a presión (BPVC)

La Sección I de ASME BPVC (Calderas eléctricas) y la Sección VIII (Recipientes a presión) requieren que las válvulas de seguridad en calderas y recipientes a presión se prueben regularmente. Para calderas eléctricas, muchas jurisdicciones exigen una prueba física de pop al menos una vez al año , a menudo durante cortes programados. Las normas ASME también exigen que cualquier válvula que haya estado en servicio durante un período determinado se retire para realizar pruebas en banco, con intervalos que normalmente no superan los 5 años en la mayoría de las jurisdicciones.

Requisitos de OSHA PSM y EPA RMP

En los Estados Unidos, las instalaciones cubiertas por la norma de Gestión de seguridad de procesos (PSM) de OSHA (29 CFR 1910.119) y el Programa de gestión de riesgos (RMP) de la EPA deben mantener un programa de integridad mecánica que incluya dispositivos de alivio de presión. Estas regulaciones requieren procedimientos documentados de inspección y prueba, registros escritos de todas las inspecciones y acciones correctivas cuando se encuentran deficiencias. Si bien las regulaciones no especifican un intervalo universal, requieren que el empleador establezca intervalos basados ​​en las recomendaciones de los fabricantes y las buenas prácticas de ingeniería, lo que en la práctica generalmente significa inspecciones visuales anuales y pruebas funcionales periódicas.

PED y EN ISO 4126 (Unión Europea)

En Europa, la Directiva sobre equipos a presión (PED 2014/68/UE) y la norma asociada EN ISO 4126 rigen los requisitos de diseño y seguridad para los dispositivos de alivio de presión. Las regulaciones nacionales de los estados miembros de la UE especifican los intervalos de inspección. En Alemania, por ejemplo, el BetrSichV (Reglamento de Seguridad Industrial) normalmente exige que se prueben las válvulas de seguridad cada 2 a 5 años dependiendo de la clase de presión y la categoría de fluido, con inspecciones visuales anuales en la mayoría de los entornos industriales.

Intervalos de inspección recomendados por tipo de aplicación

Debido a que ningún intervalo se aplica universalmente, la siguiente tabla resume las frecuencias de inspección recomendadas o comúnmente practicadas en las principales categorías de aplicaciones.

Factores que determinan la frecuencia con la que las válvulas de seguridad necesitan inspección

La frecuencia de la inspección nunca se determina de forma aislada. Se debe evaluar una variedad de factores operativos y ambientales al establecer o ajustar el programa de inspección para cualquier válvula de alivio de presión.

Características del fluido de servicio

La naturaleza del fluido que fluye a través del sistema tiene quizás la mayor influencia en la rapidez con la que se degrada una válvula de seguridad. Los fluidos se pueden clasificar en términos generales como limpios, incrustantes o corrosivos, y cada categoría exige diferentes intervalos de inspección.

• Vapor limpio o gas inerte: Estos son los servicios más indulgentes. Las válvulas pueden seguir siendo confiables por hasta 5 años entre revisiones completas si las condiciones de operación son estables.
• Ácidos o álcalis corrosivos: El ataque químico al disco, el asiento y el resorte puede degradar significativamente la precisión de la presión establecida en 12 meses. Las pruebas funcionales anuales son la frecuencia mínima aceptable.
• Servicios sucios o polimerizantes: Los fluidos que transportan sólidos o que se polimerizan con el tiempo pueden hacer que el disco de la válvula se pegue al asiento, lo que se conoce como "válvula a fuego lento" o "bloqueo del asiento", lo que hace que la válvula no funcione cuando sea necesario. Estas aplicaciones requieren los intervalos de inspección más frecuentes, a veces tan cortos como cada 3 a 6 meses.
• Fluidos viscosos o de alta temperatura: Estos aceleran el desgaste de los componentes internos y pueden provocar fatiga térmica en el conjunto del resorte.

Presión de funcionamiento relativa a la presión de ajuste

Las válvulas de seguridad que funcionan cerca de su presión establecida experimentan un fenómeno conocido como "cocción a fuego lento", donde el disco se levanta ligeramente antes de alcanzar la presión de alivio total. Esta elevación parcial repetida provoca el desgaste del asiento y puede provocar fugas, lo que reduce la capacidad de la válvula para sellar eficazmente. Válvulas que funcionan a más del 90% de su presión de ajuste. deben inspeccionarse con más frecuencia que aquellos que operan al 70% o menos. La recomendación general es mantener una presión de funcionamiento no superior a 90% de la presión de ajuste para válvulas accionadas por resorte y no superior al 80% para válvulas de alivio operadas por piloto en aplicaciones sensibles.

Edad de la válvula y rendimiento histórico

Una válvula con un historial de inspección limpio y lecturas consistentes de presión de ajuste durante múltiples ciclos de prueba puede justificar un intervalo más largo entre revisiones. Por el contrario, una válvula que previamente no pasó una prueba de estallido, tuvo fugas en el asiento o requirió un ajuste de presión de ajuste debe colocarse en un ciclo de inspección más corto, independientemente de la categoría de servicio general. Este enfoque histórico es la base de las metodologías de inspección basada en riesgos (RBI) ampliamente utilizadas en el sector del petróleo y el gas.

Número de actuaciones

Cada vez que una válvula de seguridad se abre y se cierra, las superficies de los asientos experimentan un impacto mecánico. Las válvulas de alto ciclo (aquellas que se abren con frecuencia debido a la inestabilidad del proceso o al sobredimensionamiento) se desgastan significativamente más rápido que las válvulas que rara vez se activan. Una válvula que se ha abierto más de 10 veces en un período de servicio debe inspeccionarse visualmente y probarse funcionalmente antes del siguiente intervalo programado.

Condiciones ambientales y ambientales

Las instalaciones al aire libre en ambientes húmedos, marinos o altamente contaminados se corroen más rápido que las instalaciones en interiores. Las válvulas expuestas a lluvia directa, niebla salina o atmósferas de alta humedad requieren inspecciones externas más frecuentes para verificar si hay obstrucciones en la tapa de ventilación, corrosión del cuerpo e integridad de la carcasa del resorte.

Tipos de inspecciones de válvulas de seguridad y qué implica cada una

No todas las inspecciones tienen el mismo alcance. Hay cuatro niveles distintos de actividad de inspección, cada uno de los cuales tiene un propósito diferente y requiere un nivel diferente de habilidad y recursos.

Nivel 1: Inspección visual externa

Esta es la comprobación más básica y realizada con más frecuencia. No requiere que la válvula sea retirada de servicio. Un operador o inspector capacitado examina visualmente la válvula para detectar:

• Signos de fuga más allá del asiento (residuos de fluido de proceso, manchas, depósitos cristalinos)
• Corrosión, picaduras o daños mecánicos en el cuerpo de la válvula y el casquete.
• Tapas de ventilación y orificios de drenaje bloqueados o dañados
• Sellos de seguridad y pasadores de bloqueo flojos o faltantes
• Orientación de instalación correcta y condición de la tubería de descarga
• Datos de placa de identificación legibles que coinciden con los registros de ingeniería.

Se deben realizar inspecciones visuales al menos una vez al año para la mayoría de las aplicaciones industriales y cada 3 a 6 meses en entornos de servicio agresivos.

Nivel 2: Pruebas funcionales in situ

Las pruebas in situ, también llamadas pruebas en línea o pruebas de campo, verifican que la válvula se abrirá a la presión establecida designada o cerca de ella sin retirarla de la línea de proceso. Por lo general, esto se realiza mediante uno de dos métodos:

• Prueba de elevación manual: Se utiliza una palanca de elevación para abrir parcialmente la válvula y verificar el libre movimiento del disco. Esta es solo una verificación cualitativa y no verifica la precisión de la presión establecida.
• Prueba de presión controlada: Usando equipos de prueba portátiles (como herramientas de prueba HYTORK o Furmanite), se aplica presión controlada a la entrada de la válvula mientras permanece conectada al sistema. La presión de apertura real se mide y se compara con la presión de ajuste estampada.

Las pruebas in situ son valiosas porque evitan el costo y la interrupción del proceso de extracción de la válvula y, al mismo tiempo, generan datos cuantitativos. Sin embargo, tiene limitaciones: no puede evaluar en detalle la corrosión interna o el estado del asiento.

Nivel 3: Pruebas de banco (prueba pop)

Las pruebas en banco requieren retirar la válvula del servicio y transportarla a un taller o instalación de prueba de válvulas. La válvula se monta en un banco de pruebas y se presuriza hasta que se abre. Se miden y documentan la presión de apertura real, la estanqueidad del asiento y la presión de reajuste. Los estándares ASME requieren que la presión de apertura esté dentro del ±3% de la presión de ajuste estampada. para la mayoría de las aplicaciones (±2% para servicio de vapor por encima de 70 psig).

Las pruebas en banco son el método más preciso para verificar el rendimiento de las válvulas y la mayoría de las autoridades reguladoras las exigen para recipientes a presión y calderas a intervalos regulares. También permite al inspector examinar los componentes internos directamente.

Nivel 4: Desmontaje, inspección y revisión completos

Una revisión completa implica el desmontaje completo de la válvula de seguridad, la inspección de todos los componentes internos, el reemplazo de las piezas de desgaste (disco, asiento de la boquilla, resorte, sellos y guía), reensamblaje y pruebas en banco antes de la reinstalación. Esta es la forma más completa de inspección y normalmente se requiere cada 3 a 5 años , o cuando una válvula no haya superado una prueba funcional, haya estado involucrada en una alteración del proceso o haya estado expuesta a un evento anormal como un incendio o una sobrepresión severa.

Después de una revisión completa, se debe volver a certificar la válvula, volver a sellarla con sellos de alambre a prueba de manipulaciones y actualizar sus registros de inspección con los nuevos datos de la prueba de presión establecida, las piezas reemplazadas y la identidad del técnico que realiza el trabajo.

Inspección basada en riesgos (RBI) como alternativa a los intervalos fijos

El enfoque tradicional de aplicar un intervalo de inspección fijo (por ejemplo, cada 2 años para todas las válvulas de seguridad de una planta) está siendo reemplazado cada vez más por la inspección basada en riesgos (RBI). RBI es una metodología que combina la probabilidad de falla con las consecuencias de la falla para determinar la estrategia de inspección más adecuada para cada válvula individual.

Según RBI, una válvula de seguridad que protege un tambor de vapor de alta presión en una planta de energía podría inspeccionarse anualmente, mientras que una válvula de alivio en un sistema de purga de nitrógeno de baja presión en la misma instalación podría requerir inspección solo cada cinco años. Este enfoque específico reduce los costos de mantenimiento innecesarios y al mismo tiempo concentra los recursos en los equipos de mayor riesgo.

API 581 (Tecnología de inspección basada en riesgos) proporciona una metodología detallada para aplicar RBI a dispositivos de alivio de presión. Un resultado clave del proceso del RBI es análisis de la tasa de demanda — una estimación de la frecuencia con la que es probable que se solicite la apertura de una válvula de seguridad en un período determinado. Las válvulas con altos índices de demanda necesitan inspecciones más frecuentes para confirmar que siguen funcionando. Las válvulas con tasas de demanda muy bajas pueden calificar para intervalos más largos, pero sólo si las consecuencias de su falla también son bajas.

Para instalaciones con un gran número de válvulas de seguridad, RBI puede resultar en Reducciones del 30 % al 50 % en la carga de trabajo total de inspección en comparación con los programas de intervalo fijo, sin comprometer la seguridad, siempre que el análisis de riesgos se realice rigurosamente y se mantenga actualizado a medida que cambian las condiciones del proceso.

Modos de falla comunes encontrados durante la inspección de la válvula de seguridad

Comprender lo que realmente encuentran los inspectores cuando examinan las válvulas de seguridad refuerza la importancia de la inspección periódica. Los siguientes modos de falla son los documentados con mayor frecuencia en los programas de inspección industrial.

Fuga del asiento

La fuga del asiento, donde la válvula permite que pase un pequeño flujo continuo de líquido incluso cuando está completamente cerrada, es el defecto más común que se encuentra durante las pruebas en banco. Resulta del daño en la superficie del asiento causado por la cocción a fuego lento, la corrosión o el impacto de partículas sólidas. Una válvula de seguridad con fugas no solo representa una pérdida de proceso, sino que también puede hacer que el disco se erosione aún más con el tiempo, lo que lleva a una pérdida total de la capacidad de sellado. Los estudios de la industria indican que Entre el 25% y el 40% de las válvulas de seguridad retiradas de servicio tienen fugas en el asiento medibles. al momento de la inspección.

Establecer deriva de presión

Los resortes pueden perder tensión con el tiempo debido a ciclos térmicos, corrosión o fatiga del material. Esto hace que la presión de apertura real se desvíe por debajo o por encima de la presión de ajuste estampada. Una válvula con una presión de ajuste de 100 psi que se ha desviado para abrirse a 80 psi proporciona protección insuficiente contra la sobrepresión. Por el contrario, una válvula que se ha desplazado hacia arriba y ahora se abre a 115 psi expone el sistema a una sobrepresión potencialmente dañina antes de que la válvula se libere. Establezca una deriva de presión de más del 5% del valor estampado normalmente requiere reemplazo y recertificación del resorte.

Tubería de descarga o ventilación bloqueada

La tubería de descarga que se ha bloqueado (debido a nidos de pájaros, formación de hielo, acumulación de desechos o instalación incorrecta de la válvula) crea una contrapresión que puede impedir que la válvula se abra a su presión establecida. Este es un modo de falla particularmente peligroso porque la válvula puede parecer completamente funcional durante la inspección visual cuando en realidad es incapaz de aliviar. Las tuberías de descarga deben inspeccionarse en busca de obstrucciones, potencial de contrapresión excesiva y ruta de drenaje correcta en cada inspección programada.

Corrosión del disco o de la boquilla

La corrosión interna de las superficies del disco y del asiento de la boquilla es un problema importante en entornos con vapor húmedo, servicios ácidos o que contienen cloruro. Las picaduras de estas superficies mecanizadas con precisión destruyen el sello metal con metal del que depende la válvula para un cierre hermético después del alivio. Una vez que las superficies de los asientos están picadas, el esmerilado y el lapeado pueden restaurarlas hasta cierto punto, pero los componentes muy corroídos deben reemplazarse por completo.

Corrosión primaveral o fatiga

El resorte de compresión dentro de una válvula de seguridad es un componente crítico de soporte de carga. Las picaduras de corrosión en el alambre del resorte reducen su sección transversal efectiva, lo que puede causar fracturas inesperadas bajo tensión operativa. Se ha documentado que los resortes fracturados son la causa principal de fallas catastróficas de las válvulas de seguridad en varios incidentes industriales. Los resortes que muestren corrosión, deformación o grietas superficiales visibles deben reemplazarse inmediatamente.

Requisitos de documentación y mantenimiento de registros

Cada inspección de la válvula de seguridad debe documentarse minuciosamente. Los estándares regulatorios, incluidos OSHA PSM, API 510 y la mayoría de las regulaciones nacionales europeas, requieren registros escritos que puedan auditarse para demostrar el cumplimiento. El registro de inspección de cada válvula debe incluir:

• Número de etiqueta de la válvula, número de serie y ubicación en el proceso
• Presión de ajuste estampada y presión de apertura medida durante la prueba
• Fecha de la inspección e identidad del inspector o técnico calificado.
• Descripción de los defectos encontrados y las acciones correctivas tomadas.
• Piezas reemplazadas durante la revisión
• Resultados de las pruebas en banco posteriores a la reparación
• Próxima fecha de inspección programada
• Número de sello aplicado después de la prueba (para detectar ajustes no autorizados)

Estos registros deben conservarse durante la vida útil del equipo en la mayoría de las jurisdicciones y, como mínimo, durante un período que se extienda mucho más allá del siguiente intervalo de inspección. Muchas instalaciones utilizan sistemas computarizados de gestión de mantenimiento (CMMS), como SAP PM o IBM Maximo, para gestionar los registros de inspección de válvulas de seguridad junto con otros datos de gestión de activos.

Vale la pena señalar que La ausencia de registros de inspección adecuados es en sí misma una violación reglamentaria. bajo OSHA PSM, independientemente de si las válvulas están realmente en buenas condiciones. Durante una auditoría de PSM o una investigación de incidentes de proceso, los inspectores solicitarán estos registros como evidencia principal del cumplimiento de la integridad mecánica.

¿Qué sucede cuando se omiten las inspecciones de las válvulas de seguridad?

Las consecuencias de no inspeccionar las válvulas de seguridad a tiempo no son teóricas. Varios incidentes industriales importantes en las últimas décadas se han atribuido directa o parcialmente a fallas de las válvulas de alivio de presión causadas por una inspección inadecuada.

En la explosión de la refinería de BP en Texas City en 2005, que mató a 15 trabajadores e hirió a otros 180, los hallazgos de la investigación incluyeron un mantenimiento e inspección inadecuados de los sistemas de alivio de presión como factor contribuyente. La investigación posterior de OSHA resultó en multas superiores a 21 millones de dólares , y se citan de manera destacada las fallas del programa de integridad mecánica, incluida la gestión inadecuada de los dispositivos de alivio de presión.

Las consecuencias más rutinarias de las inspecciones omitidas de las válvulas de seguridad incluyen:

• Sanciones reglamentarias: Las citaciones de OSHA PSM por fallas de integridad mecánica generalmente conllevan sanciones de $15 000 a $156 259 por infracción, y las infracciones intencionales alcanzan niveles más altos.
• Implicaciones del seguro: Muchas aseguradoras de propiedad industrial y responsabilidad civil exigen evidencia de cumplimiento de la inspección de válvulas como condición de cobertura. Un ciclo de inspección omitido puede anular la cobertura por cualquier incidente que involucre una falla del sistema de presión.
• Paradas no planificadas: Una válvula de seguridad que falla al abrirse o se queda atascada durante un evento operativo puede desencadenar un cierre forzado que, en una planta de proceso continuo, puede costar cientos de miles de dólares por día en pérdida de producción.
• Daños en el equipo en cascada: Una válvula de seguridad que no se abre durante un evento genuino de sobrepresión expone el recipiente, el intercambiador de calor o la tubería protegidos a presiones que exceden sus límites de diseño, lo que podría causar rupturas y daños aguas abajo a otros equipos.

Pasos prácticos para crear un programa de inspección de válvulas de seguridad

Para instalaciones que están estableciendo o mejorando un programa de gestión de válvulas de seguridad, la siguiente secuencia proporciona un enfoque estructurado.

1. Cree un registro de válvulas completo: Compile una lista de todas las válvulas de seguridad de la instalación, incluido el número de etiqueta, la ubicación, el fluido de servicio, la presión de ajuste, el tamaño de entrada, el material del cuerpo y la fecha de instalación. Este registro es la base de todo el programa.
2. Clasifique las válvulas por severidad de servicio: Asigne cada válvula a una categoría de servicio (limpia, incrustante o corrosiva) e identifique aquellas con altas tasas de demanda o altas consecuencias de falla. Estas clasificaciones impulsarán las decisiones sobre la frecuencia de las inspecciones.
3. Definir intervalos de inspección: Utilizando el estándar regulatorio aplicable (API 576, ASME, regulaciones locales), establezca un intervalo de inspección específico para cada válvula o grupo de válvulas. Documente la justificación de cada intervalo asignado, especialmente si se desvía del estándar predeterminado.
4. Programe inspecciones según las ventanas de mantenimiento planificadas: Cuando sea posible, alinee las pruebas de válvulas de seguridad con paradas o paradas planificadas para minimizar el impacto en la producción. Para programas de pruebas en línea, programe pruebas in situ durante períodos de operación estable.
5. Califique sus recursos de prueba: Asegúrese de que los inspectores y técnicos que realizan trabajos con válvulas de seguridad estén calificados según el estándar aplicable. ASME Sección VIII, por ejemplo, requiere que las pruebas de válvulas sean realizadas por personal que trabaje bajo un sello "VR" de la Junta Nacional (NB) para trabajos de reparación y prueba.
6. Mantener y revisar los registros de inspección: Después de cada inspección, actualice el registro de válvulas con los resultados de las pruebas, los hallazgos y la próxima fecha programada. Revise el programa general anualmente para ajustar los intervalos según el historial de inspecciones acumulado.
7. Investigue cada falla: Cualquier válvula que no pase una prueba funcional (ya sea que se abra antes de tiempo, se abra tarde o no se vuelva a asentar) debe desencadenar una investigación formal de la causa raíz antes de que la válvula vuelva a ponerse en servicio. Comprender por qué falló una válvula es esencial para prevenir la recurrencia y justificar cualquier ajuste de intervalo.

Diferencias entre los tipos de válvulas de seguridad y sus implicaciones en la inspección

No todos los dispositivos de alivio de presión son iguales y el tipo de dispositivo instalado afecta cómo se debe inspeccionar y con qué frecuencia.

Válvulas de seguridad accionadas por resorte

El tipo más común en aplicaciones industriales. La presión de apertura está determinada por la fuerza del resorte que actúa sobre el disco. Las válvulas accionadas por resorte están sujetas a fatiga del resorte, desgaste del asiento y corrosión. Requieren tanto una inspección visual externa como pruebas periódicas de estallido para verificar la presión establecida. Los intervalos de revisión completa suelen oscilar entre 1 a 5 años dependiendo del servicio.

Válvulas de alivio operadas por piloto (PORV)

Los PORV utilizan una pequeña válvula piloto para detectar la presión del sistema y accionar la válvula principal. Son capaces de realizar un cierre más hermético y pueden manejar mayores caudales de manera más eficiente que las válvulas accionadas por resorte. Sin embargo, tienen un mecanismo interno más complejo, que incluye la válvula piloto, los tubos y las conexiones de detección, todos los cuales son puntos potenciales de falla. Los PORV generalmente requieren procedimientos de inspección más detallados que las válvulas cargadas por resorte, y el conjunto piloto debe probarse por separado de la válvula principal. La inspección anual del sistema piloto es una práctica estándar en la mayoría de las industrias de procesos.

Discos de ruptura

Los discos de ruptura son dispositivos de alivio de presión que no se vuelven a cerrar y que explotan a una presión predeterminada para proporcionar un alivio instantáneo. A diferencia de las válvulas de seguridad, no requieren prueba de estallido; su "inspección" consiste principalmente en verificar que el disco no haya sufrido daños visuales, que la marca de presión de estallido coincida con los requisitos de diseño y que el disco no haya estado en servicio más allá de su vida útil recomendada. La mayoría de los fabricantes de discos de ruptura recomiendan reemplazarlos cada 3 a 5 años regardless of condition , ya que la fatiga y la corrosión pueden provocar una explosión prematura o impedir la explosión a la presión nominal.

Dispositivos combinados (válvula de seguridad de disco de ruptura)

Muchos procesos utilizan un disco de ruptura instalado aguas arriba de una válvula de seguridad para proteger la válvula de fluidos corrosivos o polimerizantes. Esta combinación requiere la inspección de ambos dispositivos: el disco de ruptura para verificar su integridad y la válvula de seguridad para determinar la precisión de la presión establecida. Un requisito adicional crítico es monitorear la presión en el espacio entre el disco de ruptura y la válvula de seguridad . Si el disco presenta una pequeña fuga y el espacio entre dispositivos se presuriza, la válvula de seguridad experimentará una contrapresión que reducirá su capacidad de alivio efectiva. Un manómetro o indicador de estallido en este espacio es obligatorio según el código ASME y debe verificarse en cada inspección.
