¿Cómo saber si su válvula de seguridad está averiada?

La respuesta corta: señales clave de que su válvula de seguridad ha fallado

Una válvula de seguridad es mala cuando tiene fugas continuas, no se abre bajo exceso de presión, se abre por debajo del punto de presión establecido o muestra corrosión visible y daño físico. Estos no son problemas de mantenimiento menores: una válvula de seguridad defectuosa en una caldera, recipiente a presión o sistema HVAC es un peligro directo para la seguridad. En entornos industriales, una válvula de alivio de presión defectuosa es una de las principales causas de fallas catastróficas en los equipos y lesiones en el lugar de trabajo. Si su válvula gotea, llora, vibra o simplemente no funciona correctamente durante una prueba manual, necesita inspección o reemplazo inmediato.

La siguiente guía analiza cada síntoma significativo, método de prueba y consideración de reemplazo para que pueda tomar una decisión informada sobre el estado de su válvula de seguridad, ya sea en un calentador de agua residencial, una caldera comercial, un sistema de aire comprimido o un recipiente a presión industrial.

¡Qué Válvula de seguridad Realmente lo hace y por qué falla

Antes de diagnosticar una falla, es útil comprender cómo funciona el dispositivo. Una válvula de seguridad, también llamada válvula de alivio de presión (PRV) o válvula de alivio de temperatura y presión (válvula T&P) en aplicaciones de calentamiento de agua, es un dispositivo mecánico diseñado para liberar automáticamente la presión cuando excede un límite seguro predeterminado. Actúa como la última línea de defensa entre las condiciones normales de funcionamiento y un evento de sobrepresión peligroso.

La válvula contiene un disco o asiento con resorte que mantiene la válvula cerrada bajo presión normal. Cuando la presión del sistema aumenta por encima del punto de ajuste de la válvula (normalmente estampado directamente en el cuerpo de la válvula), el resorte se comprime, el disco se levanta y la presión se ventila hasta que las condiciones vuelven a niveles seguros. Una vez que cae la presión, el resorte empuja el disco hacia el asiento, volviendo a sellar la válvula.

El fallo se produce a través de varios mecanismos bien documentados:

• Fatiga del resorte o corrosión que debilita la fuerza de cierre.
• Incrustaciones minerales o acumulación de sedimentos que impiden que el disco se asiente correctamente
• Corrosión del cuerpo, asiento o disco de la válvula debido a la exposición a productos químicos o a la humedad.
• Daños mecánicos por golpes de ariete o eventos repetidos de sobrepresión
• Degradación térmica de sellos en aplicaciones de alta temperatura.
• Edad simple: la mayoría de las válvulas de seguridad tienen una vida útil recomendada de 3 a 5 años para uso residencial e intervalos de inspección anuales para uso industrial.

Una válvula de seguridad que nunca ha sido probada o reemplazada después de cinco o más años de servicio debe considerarse sospechosa independientemente de su condición visible. Las válvulas pueden parecer intactas externamente mientras que internamente son completamente inoperables.

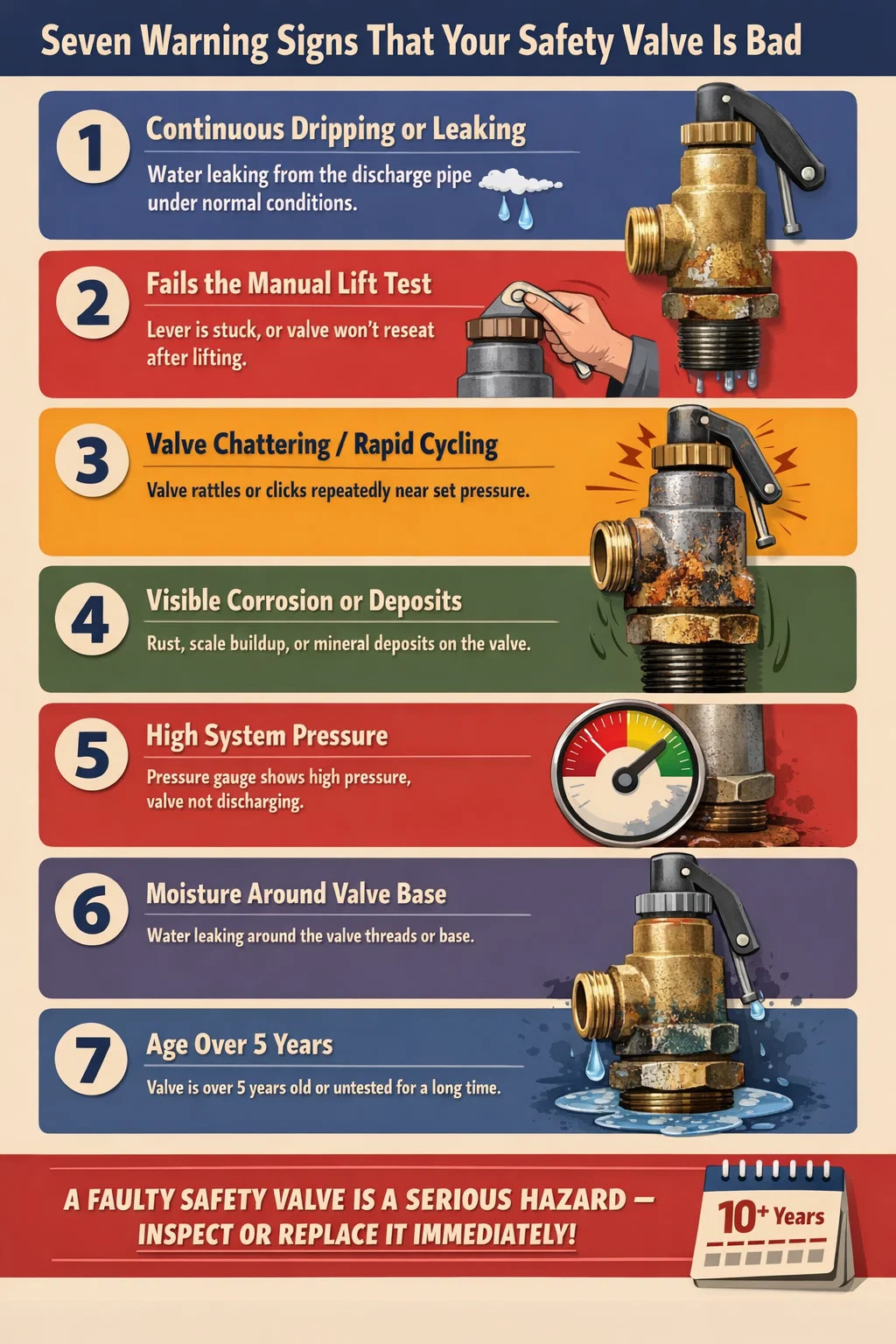

Siete señales de advertencia de que su válvula de seguridad está defectuosa

1. Goteo o fuga continua desde el tubo de descarga

Este es el síntoma observado con más frecuencia en calentadores y calderas de agua residenciales. Si nota que el agua gotea constantemente desde la tubería de descarga conectada a su válvula de alivio T&P, la válvula no se está reajustando correctamente. Hay dos causas posibles: la presión o temperatura del sistema realmente excede el punto de ajuste de la válvula (en cuyo caso la válvula funciona correctamente pero el problema subyacente del sistema debe solucionarse), o el asiento de la válvula está sucio o dañado y tiene fugas incluso en condiciones normales de funcionamiento.

Para distinguir entre los dos, verifique la presión del sistema con un manómetro. La mayoría de las válvulas T&P de calentadores de agua residenciales tienen una clasificación de 150 psi y 210 °F. Si su presión está dentro del rango normal (normalmente entre 40 y 80 psi para agua doméstica) y la válvula sigue goteando, la válvula en sí es el problema.

2. La válvula no pasa la prueba de elevación manual

La mayoría de las válvulas de seguridad en calentadores de agua y calderas tienen una palanca de prueba manual: una pequeña pestaña de metal que se puede levantar para accionar manualmente la válvula y verificar que se abre y se cierra. Esta es una de las pruebas más simples y directas disponibles. Levante la palanca durante aproximadamente 3 segundos y luego suéltela. Debería escuchar un chorro de agua o vapor que se descarga y luego la válvula debería cerrarse firmemente cuando suelte la palanca.

Si la palanca se siente rígida y no sucede nada cuando la levanta, es posible que las partes internas de la válvula estén congeladas debido a la corrosión o las incrustaciones. Si la levanta, se descarga agua, pero luego la válvula continúa goteando después de soltarla, el asiento se ha alterado y la válvula ahora tiene fugas. En cualquier caso, ya sea abierta o cerrada, la válvula debe reemplazarse inmediatamente. Una válvula que no se abre no puede proteger contra la sobrepresión. Una válvula que no cierra crea un peligro de descarga continua.

Nota: En válvulas muy antiguas que nunca se han probado, realizar la prueba manual a veces puede desalojar las incrustaciones y hacer que la válvula comience a tener fugas después. En realidad, esto es evidencia de que la válvula ya estaba comprometida. Reemplácelo en lugar de intentar repararlo.

3. Vibración de válvulas o ciclos rápidos

El parloteo describe la apertura y el cierre rápidos y repetidos de una válvula de seguridad, lo que produce un chasquido o un traqueteo similar al de una ametralladora. Esto sucede cuando la presión del sistema está muy cerca del punto de ajuste de la válvula, lo que hace que se abra y se cierre repetidamente. Si bien es posible que la válvula en sí no esté defectuosa en este escenario, el ruido frecuente acelera el desgaste del asiento y hace que la válvula se degrade rápidamente.

Una válvula que haya experimentado un traqueteo significativo debe ser inspeccionada y probablemente reemplazada. , porque el impacto repetido del disco contra el asiento crea microdaños que impiden un correcto sellado. El problema subyacente de la presión también debe resolverse: una válvula sobredimensionada en relación con la capacidad del sistema es una causa común, al igual que la gestión inadecuada de la contrapresión en los sistemas de tuberías industriales.

4. Corrosión, óxido o depósitos minerales visibles

Examine el cuerpo de la válvula y el área alrededor de la salida del tubo de descarga. Los depósitos blancos y calcáreos indican una acumulación de calcio o cal debido al agua dura, una fuerte señal de que la válvula ha estado llorando o descargando durante algún tiempo sin que se haya solucionado el problema. Las manchas anaranjadas o marrones indican óxido de hierro, lo que compromete la integridad del asiento y el disco de la válvula. Los depósitos verdes pueden indicar corrosión del cobre en sistemas con tuberías de cobre.

Estos depósitos no solo indican fugas pasadas: empeoran activamente el problema al crear superficies de asiento ásperas y desiguales que impiden que la válvula se cierre limpiamente. Cualquier válvula de seguridad que muestre corrosión externa significativa o costras minerales debe reemplazarse en lugar de limpiarse. , ya que es casi seguro que las superficies internas se encuentran en condiciones comparables o peores.

5. La presión del sistema permanece alta a pesar de la presencia de la válvula

Si un manómetro muestra constantemente una presión del sistema por encima del rango de funcionamiento normal y la válvula de seguridad no descarga, hay dos explicaciones preocupantes: el sistema tiene una fuente de sobrepresión separada que debe abordarse, o la válvula de seguridad está bloqueada y cerrada y no se abre cuando debería. Podría decirse que una válvula de seguridad que se niega a abrirse en condiciones genuinas de sobrepresión es más peligrosa que una que tiene fugas, porque permite que la presión continúe acumulándose sin alivio.

Este escenario es más común en sistemas donde la válvula de seguridad no se ha probado durante años, lo que permite que los componentes internos se atasquen debido a la corrosión. Siempre compare las lecturas del manómetro con el valor nominal del punto de ajuste de la válvula (estampado en el cuerpo de la válvula) para determinar si la válvula debería haberse activado.

6. Agua o humedad alrededor de la base de la válvula o las roscas

La humedad alrededor de la conexión roscada donde la válvula se atornilla a la caldera, calentador de agua o recipiente puede indicar una falla de la rosca, un sellador de rosca degradado o microfisuras en el propio cuerpo de la válvula. Esto es distinto del goteo del tubo de descarga y no debe confundirse con él. La humedad en las roscas del cuerpo de la válvula sugiere que la carcasa de la válvula está comprometida, lo cual es un modo de falla estructural.

Nunca intente volver a apretar el cuerpo de una válvula de seguridad en un sistema presurizado. Despresurice y drene el sistema antes de intentar cualquier trabajo en las roscas de la válvula.

7. Edad superior a la vida útil recomendada

Incluso si una válvula de seguridad no muestra ninguno de los síntomas anteriores, la edad por sí sola es una razón legítima para reemplazarla. La Sociedad Estadounidense de Ingenieros Mecánicos (ASME) y la mayoría de los fabricantes de válvulas recomiendan reemplazar las válvulas de seguridad cada 3 a 5 años en aplicaciones residenciales. Las válvulas de seguridad industriales y comerciales se deben probar y recertificar anualmente, y se deben reemplazar según lo indiquen los resultados de la inspección.

Una válvula que tiene más de 10 años y que nunca ha sido reemplazada o probada tiene una confiabilidad desconocida y debe tratarse como no funcional a efectos de planificación de seguridad. La degradación interna de los resortes y la corrosión del asiento progresan de manera invisible con el tiempo y no pueden evaluarse desde el exterior.

Cómo probar una válvula de seguridad paso a paso

La prueba de una válvula de seguridad varía según la aplicación. El siguiente procedimiento se aplica al escenario residencial más común (una válvula de alivio T&P en un calentador de agua), pero los principios se extienden a otras aplicaciones.

Antes de comenzar

• Confirme que la tubería de descarga dirige el agua de manera segura a un desagüe en el piso o al exterior, nunca a un lugar donde el agua hirviendo pueda causar lesiones.
• Tenga a mano una válvula de repuesto antes de probar una válvula vieja, en caso de que no vuelva a asentarse después de la activación.
• Utilice equipo de protección adecuado: el agua descargada puede estar muy caliente
• Localice la clasificación de presión y temperatura de la válvula en la etiqueta o sello en el cuerpo de la válvula.

Procedimiento de prueba de elevación manual

1. Ubique la palanca de prueba en el costado de la válvula.
2. Levante la palanca firmemente y manténgala así durante 3 segundos.
3. Escuche si se descarga agua o vapor a través de la tubería.
4. Suelte la palanca y observe si la válvula deja de descargar rápida y completamente
5. Espere 30 segundos y verifique que la salida del tubo de descarga no continúe goteando.

Pase: La válvula se abrió cuando se levantó, descargó agua o vapor y se volvió a colocar limpiamente sin gotear después.

Fallar: La palanca está agarrotada y no se mueve, no se produjo ninguna descarga o la válvula continúa goteando después de soltarla.

Pruebas de presión para válvulas industriales y comerciales

Para válvulas de alivio de presión industriales en calderas, compresores o recipientes a presión, el método de verificación estándar es una prueba de banco o una prueba de presión in situ. Esto implica aplicar una fuente de presión calibrada a la entrada de la válvula y documentar la presión exacta a la que la válvula se abre (llamada "presión de ajuste" o "presión de estallido") y se vuelve a asentar. La tolerancia aceptable suele ser ±3 % de la presión establecida en la placa de identificación para válvulas superiores a 70 psi, según las normas ASME Sección VIII.

Las válvulas que se abren más de un 3 % por debajo o por encima de su presión nominal de ajuste están descalibradas y deben recibir servicio o ser reemplazadas. La documentación de las pruebas de válvulas de seguridad es un requisito reglamentario en la mayoría de las jurisdicciones para equipos de presión comerciales e industriales.

Modos de falla de la válvula de seguridad comparados

¿Qué sucede si ignora una válvula de seguridad defectuosa?

Las consecuencias de operar un sistema con una válvula de seguridad defectuosa varían desde daños menores a la propiedad hasta fallas catastróficas con riesgo para la vida humana. Esto no es una exageración: las fallas de los recipientes a presión son una causa documentada y estudiada de accidentes industriales en todo el mundo.

Explosión del calentador de agua

Un calentador de agua residencial sin una válvula de alivio de T&P que funcione puede experimentar una explosión de vapor en expansión de líquido hirviendo (BLEVE) si el termostato falla en la posición abierta y la temperatura aumenta sin control. El resultado es una explosión impulsada por vapor capaz de lanzar el calentador de agua a través de pisos y techos, con una energía liberada equivalente a varios cartuchos de dinamita. Los incidentes BLEVE que involucran calentadores de agua residenciales son raros precisamente porque el código requiere válvulas T&P, pero todos los años ocurren casos en los que las válvulas se han quitado, desviado o dejado en un estado fallido deliberadamente.

Eventos de sobrepresión de caldera

Las calderas comerciales e industriales que funcionan sin válvulas de seguridad que funcionen correctamente están sujetas a una estricta supervisión regulatoria por una buena razón. Un evento de sobrepresión en un sistema de caldera puede romper tuberías, destruir intercambiadores de calor y causar daños estructurales al edificio que alberga el sistema. En aplicaciones de calderas de vapor, la liberación de vapor sobrecalentado a alta presión pone inmediatamente en peligro la vida de cualquiera que esté cerca.

Ruptura del sistema de aire comprimido

Los tanques de los compresores de aire están equipados con válvulas de seguridad para evitar la ruptura del tanque por sobrepresión. Una válvula de alivio de presión corroída o atascada en un tanque de compresor que simultáneamente experimenta una falla en el interruptor de presión crea condiciones para una falla del tanque. La rotura del tanque del compresor de aire produce metralla a una velocidad letal y han sido responsables de múltiples muertes en talleres y garajes. Los registros de OSHA documentan estos incidentes anualmente, y la mayoría involucra tanques viejos con válvulas de seguridad comprometidas o faltantes.

Daños a la propiedad por descarga continua

Incluso sin una falla catastrófica, una válvula de seguridad que llora continuamente causará daños acumulativos por agua en los pisos, las paredes y el área alrededor del equipo. En regiones de agua dura, los depósitos de sarro del agua descargada pueden dañar las líneas de drenaje y los revestimientos de pisos. La pérdida continua de agua también aumenta los costos de servicios públicos y puede permitir el crecimiento de moho en áreas con mala ventilación alrededor de la tubería de descarga.

Reemplazo de una válvula de seguridad defectuosa: lo que necesita saber

Reemplazar una válvula de seguridad es una tarea mecánica sencilla en calentadores de agua residenciales y calderas pequeñas, pero requiere atención cuidadosa para que coincidan las especificaciones y la técnica de instalación adecuada.

Haga coincidir exactamente la válvula de repuesto

La válvula de repuesto debe coincidir con la original en tres parámetros críticos:

• Clasificación de presión: La presión de ajuste debe coincidir o ser apropiada para la presión de trabajo máxima permitida (MAWP) del sistema.
• Clasificación de temperatura (para válvulas T&P): debe igualar o exceder la salida de temperatura máxima del equipo
• BTU o capacidad de flujo: La válvula debe estar clasificada para aliviar al menos tanta energía como la que el sistema puede generar; las válvulas de reemplazo de tamaño insuficiente son un error común.
• Tamaño y tipo de hilo: El tamaño de la rosca NPT debe coincidir con el puerto existente en el calentador de agua o recipiente.

Para los calentadores de agua residenciales, esta información generalmente está estampada en la válvula existente y figura en las especificaciones del fabricante del equipo. Las válvulas T&P estándar para calentadores de agua residenciales comúnmente tienen una clasificación de 150 psi / 210 °F con una conexión NPT de 3/4 de pulgada y clasificaciones de BTU que varían de 100 000 a 200 000 BTU/h dependiendo del tamaño del tanque y la potencia del calentador.

Notas de instalación

• Siempre drene y despresurice el sistema antes de retirar la válvula vieja.
• Limpie bien el puerto roscado y aplique cinta selladora de roscas de PTFE nueva (cinta de plomero) a las roscas nuevas de la válvula.
• No apriete demasiado: la mayoría de los fabricantes especifican un torque en el rango de 15 a 30 pies-libra; apretar demasiado puede agrietar el cuerpo de la válvula
• Asegúrese de que la tubería de descarga se reinstale correctamente: debe terminar en un lugar seguro, inclinarse hacia abajo para permitir el drenaje y no estar tapada ni tapada.
• Realice una prueba de elevación manual después de represurizar para confirmar que la nueva válvula se abre y vuelve a asentarse correctamente.
• Etiquete la válvula con la fecha de instalación para referencia futura.

En muchas jurisdicciones, el reemplazo de la válvula de seguridad en equipos de presión comerciales o industriales debe ser realizado por un técnico autorizado o un inspector de calderas. Consulte los códigos locales antes de intentar este trabajo en entornos comerciales.

Costo de reemplazo

Una válvula de alivio residencial de T&P normalmente cuesta entre $10 y $40 USD por la pieza en sí. Un plomero con licencia que realice el reemplazo generalmente cobrará entre $ 100 y $ 300, incluida la mano de obra, según la ubicación y la accesibilidad del calentador de agua. Las válvulas de seguridad industriales varían enormemente en costo: una válvula de alivio de presión accionada por resorte básica certificada por ASME para servicio industrial puede costar entre $ 50 y varios miles de dólares, según el tamaño, la presión nominal y el material de construcción. Dadas las consecuencias de la falla, este es uno de los lugares con menor costo justificado para posponer el mantenimiento en cualquier sistema mecánico.

¿Con qué frecuencia se deben inspeccionar y reemplazar las válvulas de seguridad?

La frecuencia de inspección y reemplazo depende en gran medida de la aplicación, el entorno operativo y el marco regulatorio que rige el equipo.

Para entornos con alta corrosión, incluidos sistemas que utilizan productos químicos agresivos, agua con alto contenido de cloro o aire con alta humedad, se deben acortar los intervalos de inspección y realizar verificaciones visuales trimestralmente como mínimo. El estado real de la válvula en el momento de la inspección siempre debe tener prioridad sobre un programa de reemplazo basado en un calendario. Una válvula que muestre signos de corrosión a los dos años debe reemplazarse a los dos años, no aplazarse al cronograma de cinco años.

Problemas frecuentemente confusos: cuando no es la válvula de seguridad

No todos los síntomas relacionados con la presión apuntan directamente a la propia válvula de seguridad. Comprender qué más puede causar síntomas similares le ayudará a evitar reemplazos innecesarios y garantizará que se solucione el problema real.

Expansión Térmica en Sistemas Cerrados

En los hogares con una válvula reductora de presión (PRV) en el suministro de agua, el sistema de agua se cierra efectivamente: el agua en expansión calentada en el tanque no tiene adónde ir excepto a aumentar la presión. Si no se instala un tanque de expansión, la válvula de alivio de T&P se abrirá periódicamente para aliviar esta presión de expansión térmica, lo que provocará un goteo intermitente que parece una falla de la válvula. En este escenario, la válvula de seguridad funciona correctamente; la solución es instalar un tanque de expansión térmica, no reemplazar la válvula de alivio.

Presión de suministro excesiva

La presión del suministro de agua municipal por encima de 80 psi es común en algunas áreas y puede hacer que la válvula T&P llore si se acerca a la presión nominal de ajuste de la válvula. La solución es ajustar o reemplazar la válvula reductora de presión de entrada, no la válvula T&P en sí. Verifique la presión de suministro en un grifo de manguera exterior con un manómetro simple; están disponibles por menos de $15 en cualquier ferretería.

Condensación en tuberías frías

En ambientes húmedos, la condensación en las tuberías de suministro de agua fría cerca del calentador de agua puede crear charcos en el piso que se confunden con la descarga de la válvula. Toque la tubería de descarga después de un período de funcionamiento del calentador; si está mojada pero el agua está fría y la tubería en sí está fría, es probable que esté lidiando con condensación en lugar de descarga de la válvula.

Manómetro defectuoso

En los sistemas industriales y comerciales, un manómetro que muestra lecturas elevadas puede ser defectuoso en lugar de que la presión sea realmente alta. Antes de condenar una válvula de seguridad por no abrirse ante una aparente sobrepresión, verifique la lectura del manómetro con un segundo manómetro calibrado. Los manómetros son elementos de desgaste que también requieren recalibración y reemplazo periódicos.

Resumen: la forma más rápida de evaluar su válvula de seguridad

Si está buscando una lista de verificación rápida para repasar ahora mismo, aquí tiene una secuencia de evaluación directa:

1. Mira: ¿Hay goteo, humedad, incrustaciones u óxido en o alrededor del cuerpo de la válvula y la tubería de descarga? En caso afirmativo, inspeccione más a fondo o reemplácelo.
2. Escuche: ¿Se produce algún ruido, silbido o clic en la válvula durante el funcionamiento normal? En caso afirmativo, inspeccione y probablemente reemplace.
3. Prueba: Realice la prueba de elevación manual. ¿Se abre libremente y se vuelve a asentar limpiamente? Si no, reemplácelo.
4. Fecha: ¿Cuándo fue reemplazado por última vez? Si hace más de 5 años o no lo sabe, reemplácelo de forma proactiva.
5. Control de presión: ¿La presión del sistema está constantemente dentro del rango operativo normal de su equipo? De lo contrario, solucione primero el problema de presión del sistema y luego vuelva a evaluar la válvula.

Una válvula de seguridad es un componente pequeño y económico en relación con el equipo que protege y las consecuencias de su falla. En caso de duda, reemplácelo. El costo de una válvula nueva es trivial en comparación con el costo potencial (financiero y de otro tipo) de operar sin una que funcione.
