¿Qué es D-4 en una válvula de seguridad?

¿Qué significa D-4 en un Válvula de seguridad — La respuesta directa

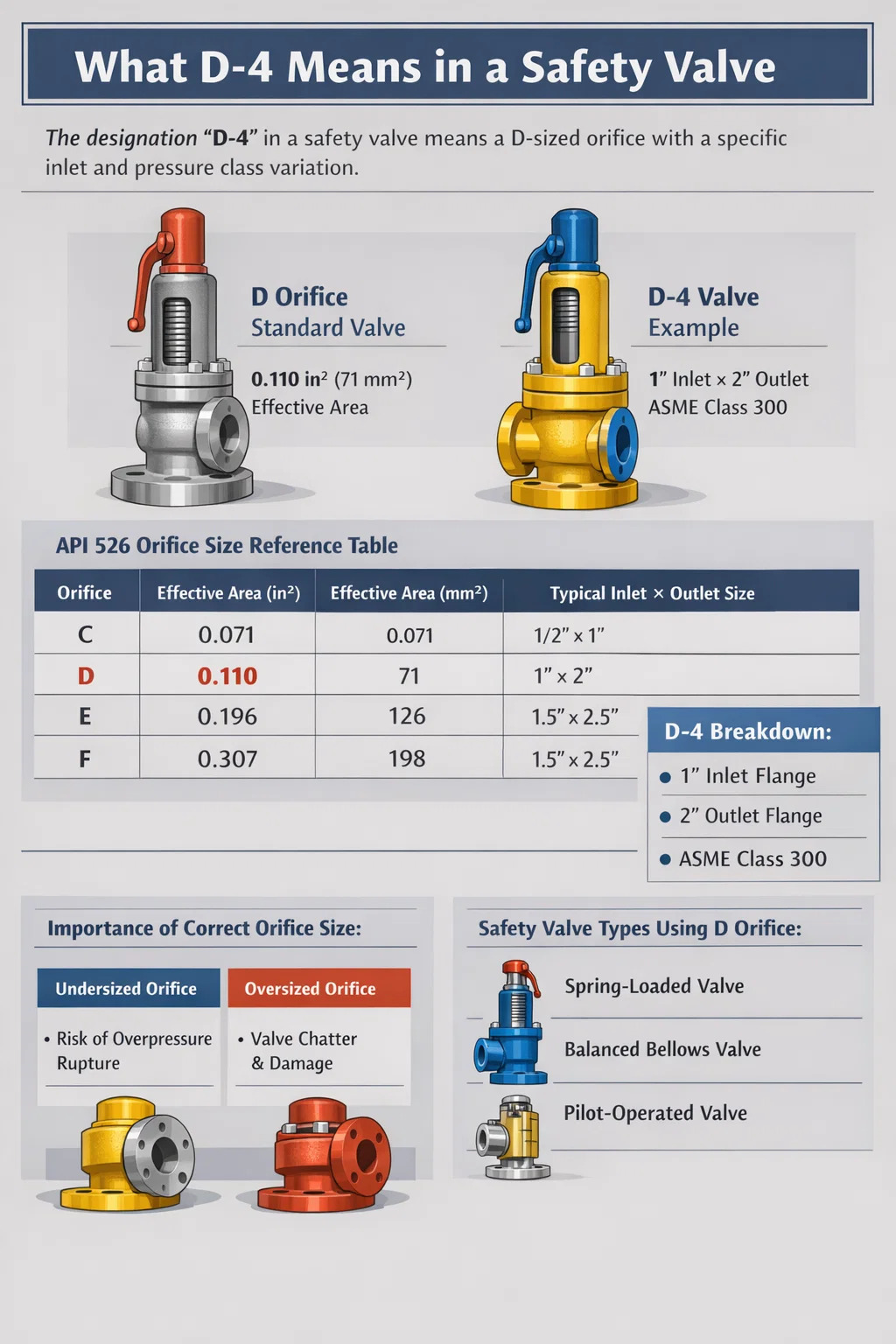

En el contexto de una válvula de seguridad, D-4 se refiere a una designación de orificio específica definida por las normas ASME (Sociedad Estadounidense de Ingenieros Mecánicos) , particularmente bajo ASME Sección I y Sección VIII, y adoptado además por la Norma API 526. La letra "D" identifica la categoría de tamaño de orificio, mientras que el sufijo "-4", utilizado en ciertas convenciones de nomenclatura referenciadas por fabricantes o API, puede indicar una variación o subtipo dentro de esa clase de orificio, que a veces refleja el diámetro del orificio del asiento, el par de tamaños de entrada o una variante de modelo específica del fabricante dentro del rango de orificio D.

El orificio D estándar en API 526 tiene un área de flujo efectiva de 0,110 pulgadas cuadradas (71 mm²) . Se encuentra entre el orificio C más pequeño (0,071 in²) y el orificio E más grande (0,196 in²), lo que lo convierte en uno de los tamaños de orificio más comúnmente especificados para aplicaciones de flujo moderado en industrias petroquímicas y de procesos. Cuando un fabricante agrega "-4" a esta designación, generalmente indica un tamaño de brida de entrada específico o una variante de clase de presión; por ejemplo, un cuerpo de orificio D con una entrada de 1 pulgada y una salida de 2 pulgadas (configuración 1×2) clasificado para una clase de presión ASME específica.

Comprender esta designación es fundamental al seleccionar, comprar o reemplazar una válvula de alivio de presión (PRV) o una válvula de alivio de seguridad (SRV), porque un tamaño de orificio incorrecto afecta directamente la capacidad de la válvula para aliviar la presión lo suficientemente rápido como para proteger el equipo contra eventos de sobrepresión.

Explicación del sistema de designación de orificios ASME y API

Para comprender completamente lo que significa D-4, es necesario comprender cómo funcionan las designaciones de orificios en la industria de las válvulas de seguridad. El marco de estandarización de ASME y API asigna letras alfabéticas a áreas de flujo de orificios estandarizados. Estas letras van de la D a la T (con algunas letras omitidas), y cada una representa un área de flujo efectiva progresivamente mayor.

La norma API 526, titulada "Válvulas de alivio de presión de acero con bridas", es el documento principal que rige el tamaño de los orificios y las configuraciones de las válvulas de seguridad con bridas utilizadas en refinerías de petróleo e industrias relacionadas. La norma establece el área del orificio, el tamaño del cuerpo, los índices de presión y los requisitos de materiales. Todos los principales fabricantes de válvulas de seguridad, incluidos Emerson (Fisher, Crosby), Curtiss-Wright (Farris), leser, Spirax Sarco y Neles, diseñan sus líneas de productos en torno a estas designaciones de orificios API 526 para garantizar la intercambiabilidad.

Tabla de referencia de tamaños de orificios estándar API 526

El sufijo numérico (como "-4") que a veces sigue a la letra del orificio en los catálogos de los fabricantes no se origina en la propia API 526. En cambio, refleja la codificación específica del fabricante para clase de presión, clasificación de brida de entrada/salida o generación de modelo. Por ejemplo, algunos fabricantes utilizan un sufijo para indicar que el cuerpo de la válvula está clasificado para bridas ASME Clase 300 en lugar de Clase 150, una distinción que importa enormemente a presiones de funcionamiento más altas. Otros lo utilizan para diferenciar una válvula de seguridad convencional de una versión de fuelle equilibrado o operada por piloto dentro de la misma familia de orificios.

Cómo el tamaño del orificio afecta directamente el rendimiento de la válvula de seguridad

El orificio es el componente que más define el rendimiento dentro de una válvula de seguridad. Es el punto más estrecho a través del cual debe pasar el fluido de alivio y su área dicta el caudal máximo que la válvula puede descargar a un diferencial de presión determinado. Seleccionar el orificio incorrecto, ya sea demasiado pequeño o innecesariamente grande, genera graves consecuencias operativas y de seguridad.

Orificio de tamaño insuficiente: el riesgo de sobrepresión

Si un orificio es demasiado pequeño para la capacidad de alivio requerida, la válvula de seguridad no puede descargar fluido lo suficientemente rápido cuando ocurre un evento de sobrepresión. La presión del sistema seguirá aumentando más allá del límite de acumulación permitido. Según ASME Sección VIII, la acumulación máxima permitida para una sola válvula de alivio de presión que protege un recipiente a presión es 10% por encima de la presión de trabajo máxima permitida (MAWP) para casos que no son de incendio, y el 21% para casos de incendio. Si el orificio de la válvula no puede manejar el flujo requerido dentro de esa banda de acumulación, el recipiente corre el riesgo de romperse, lo que puede ser catastrófico: liberar fluidos tóxicos, inflamables o de alta presión al medio ambiente.

Orificio sobredimensionado: vibración e inestabilidad

Un orificio que es significativamente más grande de lo necesario provoca un problema diferente pero igualmente grave: la vibración. Cuando la presión de operación está cerca de la presión establecida pero el flujo requerido es mucho menor que la capacidad nominal de la válvula, la válvula se abre brevemente, libera una pequeña ráfaga de fluido, pierde la elevación del disco, se cierra de golpe y se abre nuevamente inmediatamente. Este rápido martilleo, que a veces ocurre decenas de veces por minuto, erosiona rápidamente el asiento y el disco de la válvula. Una válvula de seguridad que vibra puede destruirse en cuestión de horas y tendrá fugas continuas una vez que se dañen las superficies de los asientos. El tamaño del orificio D es específicamente apropiado cuando la capacidad de alivio requerida calculada está dentro de su rango, no simplemente porque sea un tamaño común.

Fórmula de capacidad de flujo para válvulas de seguridad

Para servicio de gas y vapor, el área del orificio requerida se calcula usando la siguiente fórmula ASME/API:

• A = W / (C × K × P₁ × √(M / T × Z))
• Donde A = área de descarga efectiva requerida (pulg²)
• W = capacidad de alivio requerida (lb/hr)
• C = constante del gas basada en la relación de calores específicos
• K = coeficiente de descarga (normalmente 0,975 para válvulas certificadas)
• P₁ = presión de alivio en psia (presión de ajuste × 1,1 14,7 para una acumulación del 10%)
• M = peso molecular del gas, T = temperatura absoluta (°R), Z = factor de compresibilidad

Una vez calculada el área requerida, el ingeniero selecciona el siguiente tamaño de orificio API estándar que sea igual o mayor que el área calculada. Si el cálculo arroja un área requerida de 0,095 pulg², el orificio D (0,110 pulg²) sería la selección correcta. Si el cálculo arroja 0,115 in², el orificio D es insuficiente y se debe seleccionar el orificio E (0,196 in²).

Tipos de válvulas de seguridad que utilizan el orificio D

La designación de orificio D se aplica a múltiples tipos de válvulas de seguridad, cada una diseñada para diferentes condiciones de servicio. Comprender qué tipo de válvula es apropiado para su aplicación es tan importante como seleccionar el tamaño de orificio correcto.

Válvulas de seguridad convencionales accionadas por resorte

Estas válvulas, el diseño más utilizado, se basan en un resorte para sujetar el disco contra el asiento hasta que la presión del sistema fuerza el disco a abrirse. Una válvula de seguridad convencional con orificio D se especifica comúnmente para servicio de vapor en calderas, sistemas de aire comprimido y equipos de procesamiento de gas con contrapresión relativamente estable (por debajo del 10% de la presión establecida). La fuerza del resorte se calibra a la presión establecida; Una vez que la presión de entrada alcanza el punto de ajuste, el disco se levanta y el fluido fluye a través de la abertura del orificio D. La serie 900 de Emerson Crosby y la serie 2600 de Farris son ejemplos bien conocidos fabricados con configuraciones de orificio D.

Válvulas de seguridad de fuelle equilibrado

Estas válvulas incorporan un conjunto de fuelle que aísla el resorte del lado de salida, haciendo que la presión de ajuste sea independiente de la contrapresión. Una válvula de fuelle balanceada con orificio D es apropiada cuando la contrapresión superpuesta o acumulada excede el 10% de la presión establecida, por ejemplo, en cabezales abocardados donde varias válvulas descargan en un cabezal común. Sin los fuelles, la contrapresión variable provocaría que el punto de ajuste se desvíe, lo que podría impedir que la válvula se abra a la presión correcta o provocar que se abra prematuramente.

Válvulas de alivio de presión operadas por piloto

Las válvulas operadas por piloto utilizan una válvula piloto pequeña para detectar la presión del sistema y controlar una válvula principal más grande. Pueden operar hasta 98% de la presión establecida sin fugas, en comparación con aproximadamente el 90-92 % de las válvulas accionadas por resorte, lo que las hace ideales para sistemas que operan cerca de sus límites de diseño. El tamaño del orificio D es menos común en válvulas operadas por piloto, ya que estos diseños generalmente se prefieren para aplicaciones de flujo más grande, pero están disponibles para aplicaciones que requieren un cierre hermético combinado con un control preciso de la presión establecida en flujos más pequeños.

D Aplicaciones de válvulas de seguridad de orificio en la industria

El orificio D es uno de los orificios de válvula de seguridad con bridas más pequeños del estándar API 526, lo que lo posiciona para nichos de aplicaciones específicas donde los requisitos de flujo son moderados pero la confiabilidad y el cumplimiento del código no son negociables.

• Tambores de vapor de caldera: Las calderas pequeñas que producen vapor a presiones entre 15 y 250 psig suelen utilizar válvulas de seguridad con orificio D. A estas presiones y capacidades típicas de caldera de 2000 a 10 000 lb/h de vapor, el orificio D proporciona una capacidad de alivio adecuada sin sobreespecificaciones.
• Intercambiadores de calor: Los intercambiadores de calor de carcasa y tubos en plantas químicas a menudo requieren protección de alivio térmico. El orificio D es muy adecuado para escenarios de alivio térmico de líquidos donde el flujo requerido es pequeño pero se necesita una válvula bridada certificada para cumplir con el código según ASME Sección VIII.
• Sistemas de aire comprimido: Los receptores de compresores de aire y los cabezales de distribución en instalaciones industriales con presiones operativas de 100 a 300 psig comúnmente especifican válvulas de seguridad con orificio D debido a los requisitos de flujo moderados en relación con el volumen del recipiente.
• Equipos de procesamiento de gases: Los separadores, depuradores y tambores flash en operaciones de petróleo y gas upstream pueden requerir válvulas de alivio de presión con orificio D cuando los caudales de gas en condiciones de alivio caen dentro del rango de capacidad de 0,110 in².
• Buques de procesamiento farmacéutico y alimentario: Los pequeños reactores y recipientes de almacenamiento en estas industrias a menudo operan bajo estrictos requisitos de higiene combinados con límites de presión moderados, lo que hace que el orificio D sea una opción apropiada para la válvula de seguridad con bridas.

Interpretaciones específicas del fabricante de D-4 en válvulas de seguridad

Si bien API 526 estandariza la letra del orificio, el sufijo numérico varía según el fabricante. Así es como varios fabricantes importantes de válvulas de seguridad utilizan un sufijo numérico junto con la designación del orificio D:

Crosby (Emerson)

Las series JOS-E y JBS-E de Crosby utilizan la letra de orificio API en la cadena del número de modelo. Una válvula solicitada como configuración "1-D-2" especifica una entrada de 1 pulgada, un orificio D y una salida de 2 pulgadas. Crosby no utiliza un sufijo numérico después de la letra del orificio de la misma manera que D-4; en cambio, los elementos numéricos se refieren a tamaños de conexión del cuerpo dentro de su estructura de número de modelo.

Ingeniería Farris (Curtiss-Wright)

Farris utiliza un número de serie (como 2600, 2700) combinado con una designación de orificio. Sus códigos de pedido incluyen la letra del orificio por separado de un sufijo de serie, pero alguna documentación hace referencia a códigos combinados donde el número que sigue a la letra del orificio indica la caja del resorte o el grupo de ajuste del rango de presión. En este contexto, "D4" podría hacer referencia a una válvula de orificio D configurada para un grupo de rango de resorte específico número 4.

Leser

Leser, un fabricante alemán con una fuerte presencia global, utiliza las letras de orificio API en su serie de válvulas con bridas (Tipo 441, 459, 526), pero estructura sus códigos de modelo completos de manera diferente. Un número de sufijo en su sistema normalmente corresponde a un grupo de material del cuerpo o clase de presión: bridas Clase 150 frente a bridas Clase 300, por ejemplo. Una notación "D-4" de la documentación de Leser requeriría una referencia cruzada de su catálogo de productos específico para confirmar si el "-4" se refiere a un grupo de materiales, clase de presión o configuración de servicio.

Spirax Sarco

Spirax Sarco se centra principalmente en aplicaciones de vapor y condensado. Sus válvulas de seguridad bridadas para servicio de vapor utilizan designaciones de orificio API en ciertas líneas de productos, con modificadores numéricos que indican clasificaciones de presión o configuraciones de internos. Al revisar cualquier documentación de Spirax Sarco con una referencia D-4, lo más probable es que el "-4" denote un rango de presión de ajuste específico dentro del tamaño del cuerpo del orificio D.

La conclusión clave es la siguiente: consulte siempre la hoja de datos del fabricante específico o la guía de pedidos cuando encuentre una designación como D-4. La letra API estandariza el área de flujo. El sufijo numérico es propietario y varía según el fabricante. Solicitar una válvula de seguridad basándose únicamente en un código sin verificar el significado específico del fabricante puede resultar en recibir una válvula con clase de presión, material de interno o configuración incorrectos para su aplicación.

Dimensionamiento de válvulas de seguridad: proceso paso a paso para la selección del orificio D

El dimensionamiento adecuado de la válvula de seguridad es un proceso de ingeniería formal regido por los códigos ASME y API. Implica varios pasos secuenciales, y apresurarse o saltarse los pasos de verificación es una causa común de problemas de campo.

1. Identifique el escenario de alivio: Determine qué escenario de sobrepresión rige: salida bloqueada, incendio, falla del servicio público, falla de la válvula de control, expansión térmica u otra causa. Cada escenario produce una tasa de alivio requerida diferente.
2. Calcule la capacidad de alivio requerida: Según el escenario gobernante, calcule el caudal másico o el caudal volumétrico del fluido que debe aliviarse. Para un escenario de salida bloqueada en un sistema de gas, este suele ser el caudal de entrada máximo. Para un caso de incendio en un recipiente lleno de líquido, el cálculo sigue las fórmulas de entrada de calor API 521 basadas en el área de superficie mojada.
3. Determinar las condiciones de alivio: Identifique la composición del fluido, la temperatura en las condiciones de alivio, la presión de entrada (presión de ajuste más la acumulación aplicable) y la contrapresión en la salida. Estos parámetros influyen directamente en el cálculo del área del orificio.
4. Calcule el área del orificio requerida: Aplique la fórmula API/ASME adecuada (las ecuaciones de servicio de gas, vapor o líquido difieren). Esto le proporciona el área de flujo efectiva mínima requerida en pulgadas cuadradas o mm².
5. Seleccione el siguiente orificio estándar más grande: Compare el área requerida calculada con la tabla de orificios API 526 y seleccione el siguiente tamaño disponible que exceda el requisito. Si el área calculada es 0,095 in², se selecciona el orificio D (0,110 in²). Si es 0,112 in², suba al orificio E (0,196 in²).
6. Verifique la compatibilidad de contrapresión: Confirme que el tipo de válvula seleccionado (convencional, de fuelle equilibrado o operada por piloto) sea apropiado para el nivel de contrapresión previsto.
7. Especifique la configuración completa de la válvula: Determine las clasificaciones de las bridas de entrada y salida (ASME Clase 150, 300, 600, etc.), el material del cuerpo y del revestimiento (acero al carbono, acero inoxidable, aleación), el estilo de la tapa (abierta o cerrada) y cualquier requisito especial, como asientos blandos o mordazas de prueba.

Errores comunes al especificar una válvula de seguridad con orificio D

Incluso los ingenieros experimentados cometen errores al especificar las válvulas de seguridad. Los siguientes errores aparecen repetidamente en las inspecciones de la industria y en las revisiones posteriores a incidentes que involucran válvulas de seguridad con orificio D y otras válvulas de seguridad con orificio estándar.

• Usar capacidad nominal en lugar de capacidad requerida: Las hojas de datos de la válvula de seguridad enumeran el flujo nominal real a través de la válvula en las condiciones especificadas. A veces, los ingenieros hacen coincidir este número con el flujo operativo normal del sistema en lugar del flujo de alivio requerido en condiciones de sobrepresión. El escenario de alivio, no las condiciones operativas normales, impulsa la capacidad requerida.
• Ignorando la contrapresión: La instalación de una válvula de seguridad de orificio D cargada por resorte convencional en un cabezal donde la contrapresión varía entre el 15% y el 40% de la presión de ajuste causará una desviación significativa de la presión de ajuste. En aplicaciones de alta contrapresión se deben utilizar fuelles equilibrados o válvulas operadas por piloto.
• Área de orificio confusa con el diámetro del orificio: La designación "D" se refiere al área de descarga efectiva, que representa el coeficiente de descarga (Kd). El diámetro físico real del orificio es mayor que el área equivalente calculada a partir del área efectiva. No sustituya las mediciones físicas del diámetro interior por el área efectiva en los cálculos de tamaño.
• Sustitución por otro fabricante sin comprobar equivalencia: Una válvula de orificio D del fabricante A y una válvula de orificio D del fabricante B tienen la misma área de flujo efectiva (0,110 in²), pero sus dimensiones físicas, rangos de resorte, opciones de materiales y sufijos de modelo numérico pueden diferir. Siempre verifique con el fabricante antes de hacer referencias cruzadas a los números de pieza.
• Presión de ajuste demasiado cercana a la presión de funcionamiento: Por lo general, las válvulas de seguridad deben configurarse al menos 10% por encima de la presión de funcionamiento normal para evitar que hierva a fuego lento y dañe el asiento. Una válvula de orificio D ajustada a 100 psig en un sistema que normalmente funciona a 97 psig sufrirá un desgaste acelerado del asiento y es posible que no vuelva a asentarse firmemente después del alivio.

Requisitos de prueba y mantenimiento para válvulas de seguridad con orificio D

Una válvula de seguridad con orificio D instalada y dimensionada correctamente aún requiere mantenimiento y pruebas regulares para seguir siendo funcional y cumplir con el código. Los requisitos jurisdiccionales para los intervalos de prueba de las válvulas de seguridad varían, pero la mayoría de los marcos regulatorios y las mejores prácticas de la industria se alinean con las siguientes pautas.

Intervalos de prueba

La Junta Nacional de Inspectores de Calderas y Recipientes a Presión (NB-23) y la mayoría de las jurisdicciones estatales de los Estados Unidos exigen que las válvulas de seguridad de las calderas se prueben al menos una vez al año. Para los recipientes a presión según ASME Sección VIII, los intervalos de prueba a menudo se rigen por el programa de inspección basada en riesgos (RBI) del propietario, que puede especificar intervalos de 2 a 5 años dependiendo de la gravedad del servicio y el historial de la válvula. API 576 - "Inspección de dispositivos de alivio de presión" - proporciona orientación detallada sobre intervalos de inspección, métodos de prueba y criterios de aceptación para válvulas de alivio de presión, incluidas las configuraciones de orificio D.

Pruebas de banco frente a pruebas in situ

Las válvulas de seguridad se pueden probar en su lugar usando una palanca de elevación de prueba (donde se proporcione y donde la presión del sistema sea suficiente) o en un banco de pruebas después de retirarlas del servicio. Las pruebas en banco son más completas y se requieren cuando la válvula debe volver a certificarse después de la reparación o cuando las pruebas in situ no pueden verificar la presión de ajuste con precisión. Durante las pruebas en banco, una válvula de seguridad con orificio D se somete a una presión de entrada creciente hasta que se abre de golpe; Se verifica la presión de ajuste y se inspecciona la estanqueidad del asiento de la válvula después de volver a asentarla.

Problemas comunes de mantenimiento

• Fuga del asiento: El problema más común encontrado durante la inspección. Causado por contaminación del proceso en el asiento, daños por vibración o corrosión. El orificio D, al ser una válvula pequeña, es particularmente susceptible a que la contaminación por partículas bloquee el asiento.
• Fatiga o corrosión del resorte: Los resortes pierden tensión con el tiempo, particularmente en servicio corrosivo o de alta temperatura. Un resorte fatigado hará que la presión de ajuste se desvíe hacia abajo.
• Bloqueo de entrada: La acumulación de desechos en la entrada restringe el flujo a través del orificio D y puede impedir que la válvula alcance la elevación máxima. Las rejillas de entrada, cuando se utilicen, deben limpiarse periódicamente.
• Acumulación de contrapresión de salida: La tubería de descarga parcialmente bloqueada aumenta la contrapresión y afecta la presión de ajuste y la capacidad de alivio de las válvulas de seguridad convencionales (no balanceadas).

Normas reglamentarias que rigen las válvulas de seguridad con designación de orificio D

Las válvulas de seguridad, incluidas aquellas con designaciones de orificio D y D-4, deben cumplir con un conjunto de códigos y estándares en capas. Comprender qué estándares se aplican a su instalación específica es esencial para el cumplimiento legal y una operación segura.

• ASME Sección I: Cubre calderas eléctricas. Las válvulas de seguridad de las calderas deben tener la certificación ASME y estar estampadas con el símbolo del código "V", lo que indica que han pasado las pruebas de certificación de capacidad en un laboratorio de pruebas reconocido.
• ASME Sección VIII: Cubre recipientes a presión. Las válvulas de alivio de presión deben llevar el sello "UV" para válvulas de alivio de presión o el sello "UD" para discos de ruptura. El orificio D se utiliza comúnmente en aplicaciones de la Sección VIII.
• Estándar API 526: Establece estándares dimensionales y materiales para válvulas de alivio de presión de acero con bridas utilizadas en las industrias química y petrolera. Define el área efectiva del orificio D como 0,110 pulg².
• Estándar API 520 (Partes I y II): Proporciona orientación sobre el tamaño, la selección y la instalación de dispositivos de alivio de presión. La Parte I cubre el diseño y el dimensionamiento; La Parte II cubre los requisitos de instalación, incluido el diseño de las tuberías de entrada y salida para evitar vibraciones y contrapresión excesiva.
• Estándar API 521: Cubre sistemas de alivio y despresurización de presión, incluido el diseño de sistemas de ventilación y antorcha. Lectura requerida al diseñar el sistema de descarga para válvulas de seguridad.
• PED (Directiva de equipos a presión) 2014/68/UE: Marco equivalente europeo que rige los dispositivos de alivio de presión, incluidas las válvulas de seguridad utilizadas en los estados miembros de la UE.
• Código de Inspección de la Junta Nacional (NBIC/NB-23): Regula la instalación, inspección y reparación de dispositivos de alivio de presión en jurisdicciones que lo han adoptado, principalmente en los Estados Unidos y Canadá.
