¿Con qué frecuencia se deben probar las válvulas de seguridad?

La respuesta directa: con qué frecuencia se deben probar las válvulas de seguridad

Para la mayoría de las aplicaciones industriales y comerciales, Las válvulas de seguridad deben probarse al menos una vez cada 12 meses. . Sin embargo, esta no es una regla universal. La frecuencia real requerida depende de la industria, el entorno operativo, los códigos regulatorios aplicables y el tipo específico de válvula de seguridad en uso. En entornos de alto riesgo o de alto ciclo, los intervalos de prueba pueden ser tan cortos como cada tres a seis meses. En sistemas de menor riesgo y bien monitoreados, algunos marcos regulatorios permiten intervalos de hasta cinco años, pero solo cuando están respaldados por evaluaciones de riesgo documentadas y datos históricos de desempeño.

La respuesta corta es esta: si no está seguro, realice pruebas anuales de forma predeterminada. Ese intervalo satisface los requisitos de la mayoría de las normas principales, incluidas ASME, API y muchos códigos de seguridad nacionales. Pero para proteger verdaderamente su equipo, su personal y su situación legal, necesita comprender el panorama completo de lo que impulsa la frecuencia de las pruebas y lo que sucede cuando las válvulas no se prueban según lo programado.

¿Por qué? Válvula de seguridad La frecuencia de las pruebas no es única para todos

Las válvulas de seguridad son dispositivos de alivio de presión diseñados para proteger los sistemas contra la sobrepresión, una condición que puede causar fallas catastróficas en los equipos, incendios, explosiones o emisiones tóxicas. Debido a que las consecuencias de una falla son tan graves, las pruebas de las válvulas de seguridad están estrictamente reguladas. Pero los intervalos específicos están determinados por múltiples factores superpuestos.

Entorno operativo y tipo de medio

Una válvula de seguridad que maneja vapor limpio en una sala de calderas bien controlada experimenta mucho menos desgaste que una que maneja productos químicos corrosivos, gases cargados de partículas o fluidos viscosos. Cuando el medio del proceso es agresivo o sucio, las válvulas acumulan depósitos, sufren corrosión o desarrollan fugas en el asiento mucho más rápido. En estas condiciones, realizar pruebas cada seis meses (o incluso trimestralmente) no es excesivo. Es una práctica de ingeniería prudente.

Ciclos de presión y temperatura del sistema

Las válvulas que se someten a ciclos de presión frecuentes (abriéndose y reajustándose varias veces al año) se desgastan en sus superficies de sellado más rápido que las válvulas que rara vez se activan. Los ciclos térmicos también provocan fatiga en los resortes y los materiales de la carrocería. Las válvulas de ciclo alto en industrias de procesos como la petroquímica o la generación de energía a menudo requieren inspecciones más frecuentes que el mínimo reglamentario.

Jurisdicción regulatoria y códigos aplicables

Diferentes países, estados e industrias operan bajo diferentes marcos regulatorios. Lo que satisface el estándar de Gestión de seguridad de procesos de OSHA puede diferir de los requisitos de la Directiva de equipos a presión (PED) de la UE, las regulaciones PSSR 2000 del Reino Unido o los códigos de inspección de calderas locales. Verifique siempre qué estándar se aplica a su equipo y ubicación específicos.

Intervalos de prueba por industria y estándar

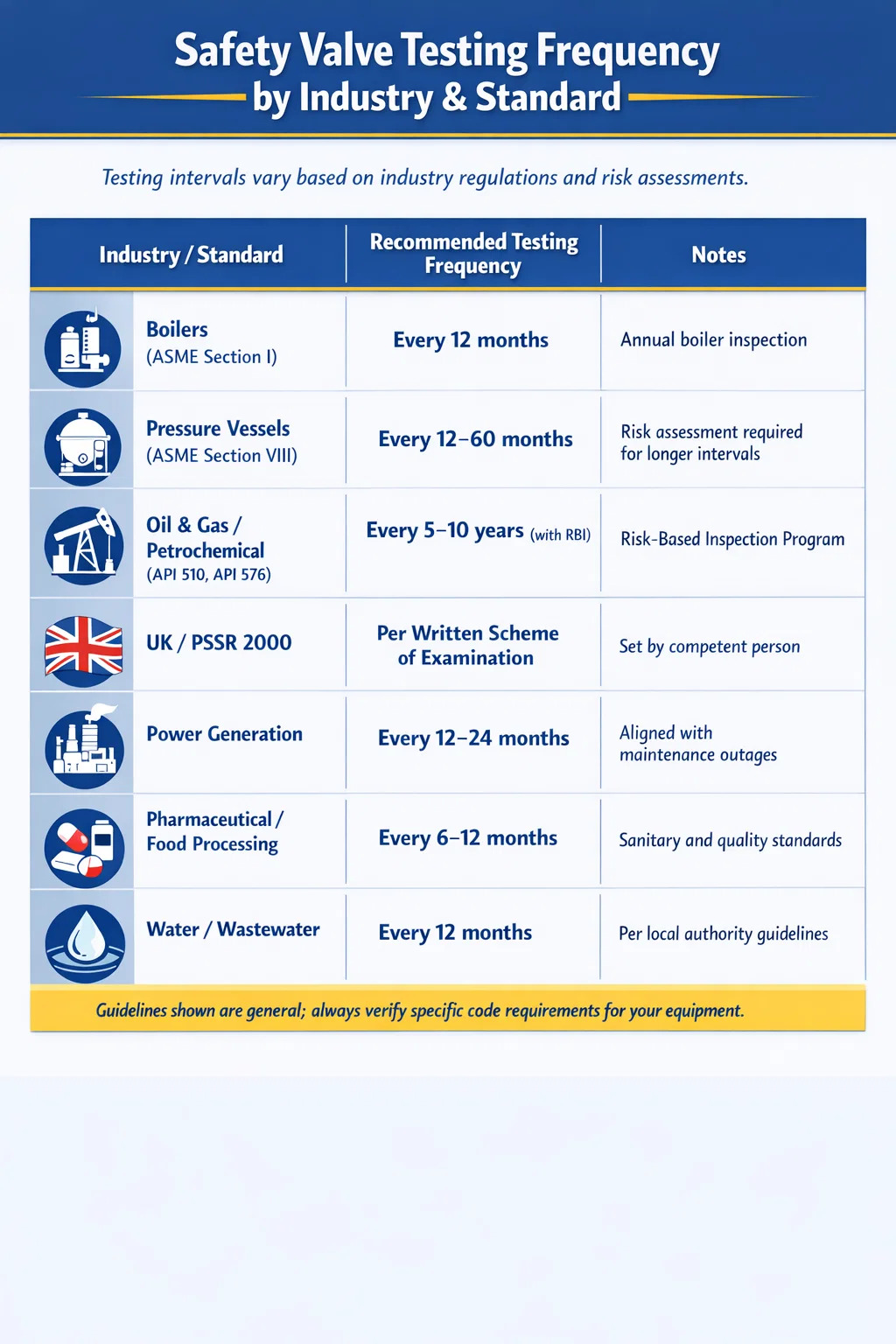

La siguiente tabla resume los requisitos comunes de frecuencia de pruebas en las principales industrias y marcos regulatorios. Estas son pautas generales; consulte siempre la edición específica de la norma que se aplica a su equipo.

Tenga en cuenta que el sector del petróleo y el gas, donde se adopta ampliamente la metodología de inspección basada en riesgos (RBI), puede ampliar legalmente los intervalos de prueba a cinco o incluso diez años. Esto no es negligencia. Es un enfoque estructurado basado en datos que utiliza análisis de modos de falla, registros históricos de rendimiento de válvulas y monitoreo en tiempo real para justificar intervalos prolongados mientras se mantienen o mejoran los resultados generales de seguridad.

Lo que realmente dicen los estándares ASME y API sobre la frecuencia de las pruebas

Dos de los organismos de orientación más referenciados para las pruebas de válvulas de seguridad son la ASME (Sociedad Estadounidense de Ingenieros Mecánicos) y la API (Instituto Estadounidense del Petróleo). Comprender sus requisitos en detalle ayuda a aclarar qué se necesita realmente y qué es simplemente la mejor práctica.

Código ASME para calderas y recipientes a presión

La Sección I (Calderas eléctricas) y la Sección VIII (Recipientes a presión) de BPVC de ASME abordan las válvulas de alivio de seguridad. Para las calderas eléctricas, el código exige que las válvulas de seguridad se prueben al menos una vez al año como parte del proceso de inspección de la caldera. Para los recipientes a presión bajo la Sección VIII, la norma es menos prescriptiva sobre los intervalos y en cambio dirige a los usuarios a seguir las recomendaciones de la Agencia de Inspección Autorizada (AIA) y el fabricante de la válvula.

ASME también publica normas a través de su serie PTC (Códigos de prueba de rendimiento) y la NB (Junta Nacional) proporciona orientación a través de NB-23 (Código de inspección de la Junta Nacional), que cubre la inspección y prueba de dispositivos de alivio de presión. NB-23 recomienda intervalos de prueba no superiores a cinco años para la mayoría de los recipientes a presión. , con intervalos más cortos para servicios más exigentes.

API 576 – Inspección de dispositivos de alivio de presión

API 576 es el estándar principal para las prácticas de inspección de válvulas de alivio de presión en las industrias petrolera y petroquímica. Proporciona orientación detallada sobre los intervalos de inspección según la gravedad del servicio. La norma clasifica los servicios en limpios, moderados y severos, con intervalos recomendados que van desde 10 años para servicios limpios y no corrosivos hasta 2 años o menos para servicios severos o incrustantes.

API 576 también respalda explícitamente el uso de programas RBI. Bajo un programa RBI implementado correctamente y alineado con API 580 y API 581, el intervalo de inspección de una válvula de seguridad se puede extender más allá de las recomendaciones estándar, pero solo cuando está respaldado por un análisis de riesgos documentado revisado y aprobado por un inspector o ingeniero calificado.

API 510 – Código de inspección de recipientes a presión

API 510 rige la inspección continua de recipientes a presión en servicio y hace referencia a API 576 para la inspección de dispositivos de alivio de presión. Refuerza que los operadores deben mantener registros de todas las pruebas de válvulas y que los intervalos deben ser defendibles en función del historial operativo y las condiciones de servicio del equipo.

Los tres tipos principales de pruebas de válvulas de seguridad y cuándo se utiliza cada una

No todas las pruebas de válvulas de seguridad son iguales. Hay tres categorías principales de pruebas y cada una tiene un propósito diferente dentro de un programa de mantenimiento.

Pruebas in situ (in situ)

Las pruebas in situ se realizan mientras la válvula permanece instalada en el sistema. El método más común es una prueba de elevación manual, en la que se acciona brevemente la palanca de prueba de la válvula para verificar que el disco se levanta libremente y la válvula puede abrirse. Este tipo de prueba es rápida, económica y se puede realizar sin desconectar el sistema. Sin embargo, solo confirma que la válvula puede abrirse; no verifica la presión de ajuste (la presión a la que se abre la válvula) ni la presión de restablecimiento.

Las pruebas de elevación manual son apropiadas como verificación entre intervalos, pero no deben reemplazar las pruebas de banco completas. Muchos códigos de calderas y requisitos de seguros especifican pruebas de elevación manuales cada tres a seis meses, además de las pruebas completas anuales.

Pruebas en banco (pruebas en taller)

Las pruebas en banco implican retirar la válvula de seguridad del servicio y probarla en un banco de pruebas exclusivo utilizando equipo calibrado. Este es el estándar de oro para la verificación de válvulas de seguridad. Una prueba de banco adecuada confirma la presión de ajuste, la purga (la caída de presión antes de que la válvula vuelva a asentarse) y la estanqueidad del asiento después del reasentamiento. Cualquier válvula que no se abra dentro del ±3% de su presión de ajuste estampada (la tolerancia especificada por la mayoría de las normas) debe ajustarse o reemplazarse.

Las pruebas en banco también permiten una inspección interna exhaustiva: examinando el disco, el asiento, la guía, el resorte y el cuerpo en busca de corrosión, erosión, grietas o suciedad. Una válvula que pasa una prueba de elevación pero tiene un resorte corroído o un asiento erosionado aún puede fallar en condiciones reales de sobrepresión. — un riesgo que las pruebas de banco detectan y las pruebas in situ no detectan.

Pruebas en línea con equipos de prueba portátiles

Un número cada vez mayor de instalaciones utiliza sistemas portátiles de prueba de válvulas: dispositivos que aplican una fuerza controlada al eje de la válvula para simular la fuerza de elevación de la presión del sistema, lo que permite verificar la presión establecida sin presurizar realmente la válvula hasta su punto establecido. Estos sistemas, como los que utilizan el método de prueba en línea TREVITEST o Furmanite, son particularmente valiosos para sistemas que no se pueden desconectar para mantenimiento.

Los organismos reguladores aceptan cada vez más las pruebas en línea cuando se realizan de acuerdo con procedimientos validados. Es particularmente común en industrias de procesos continuos como plantas químicas y refinerías donde las paradas del sistema son poco frecuentes y costosas. Sin embargo, las pruebas en línea todavía tienen limitaciones: no pueden evaluar la condición interna, la estanqueidad del asiento o la presión de reajuste con la misma confianza que las pruebas en banco.

Factores que pueden acortar o ampliar el intervalo de prueba

Que el intervalo de prueba deba ser más corto o más largo que la línea base depende de una combinación de factores técnicos y operativos. A continuación se ofrece un desglose práctico de las consideraciones más importantes.

Factores que normalmente acortan los intervalos de prueba

• Medios de proceso que son corrosivos, ácidos, alcalinos o contienen partículas sólidas.
• Servicio de alta temperatura (superior a 300 °C/572 °F) que acelera la relajación del resorte y el desgaste del asiento.
• Historial de actuación frecuente de la válvula: una válvula que se abrió tres o más veces durante el último año necesita mayor atención
• Fallos de pruebas anteriores: cualquier válvula que no haya pasado su última prueba debe incluirse en un programa más frecuente
• Válvulas que protegen sistemas críticos para la seguridad humana (edificios ocupados, hospitales, escuelas)
• Mandatos regulatorios de aseguradoras o autoridades locales que imponen intervalos más cortos que el estándar base
• Antigüedad del equipo: las válvulas de más de 10 a 15 años normalmente se desvían de su presión establecida más fácilmente

Factores que pueden respaldar intervalos de prueba extendidos

• Medios de proceso limpios y no corrosivos (como vapor seco, nitrógeno o aire de instrumentos)
• Servicio de baja temperatura y baja presión dentro de la envoltura de diseño de la válvula
• Historial consistente y documentado de aprobación de pruebas sin ajustes durante múltiples ciclos.
• Monitoreo continuo en línea (transmisores de presión, monitoreo de emisiones acústicas) que proporciona datos de rendimiento en tiempo real
• Un programa de inspección basada en riesgos (RBI) implementado formalmente y verificado por terceros.
• Válvulas de construcción de alta calidad de fabricantes acreditados con datos de rendimiento comprobados a largo plazo.

Vale la pena enfatizar que extender un intervalo siempre requiere una justificación documentada. Un inspector o administrador de una instalación que extiende el intervalo de prueba de una válvula de seguridad sin evidencia documentada que respalde esa decisión está creando una exposición de responsabilidad significativa, tanto para la instalación como para ellos mismos personalmente.

¿Qué sucede cuando las válvulas de seguridad no se prueban a tiempo?

Las consecuencias de omitir o retrasar las pruebas de las válvulas de seguridad van desde sanciones reglamentarias hasta accidentes catastróficos. Comprender estos resultados refuerza por qué los cronogramas de pruebas no son opcionales.

Deriva de la válvula y desviación de la presión de ajuste

Con el tiempo, los resortes pierden tensión debido a los ciclos térmicos y la fatiga. Una válvula de seguridad que se configuró correctamente para abrirse a 150 psi cuando se instaló puede desviarse para abrirse a 130 psi (provocando pérdidas innecesarias en el proceso) o 170 psi (permitiendo una sobrepresión peligrosa antes de aliviarse). Los estudios de poblaciones de válvulas de seguridad industriales han encontrado que Entre el 10% y el 30% de las válvulas no probadas se encuentran fuera de su tolerancia de presión de ajuste aceptable. cuando finalmente se prueba: una tasa de falla significativa para un dispositivo crítico para la seguridad.

Fugas en el asiento y cocción a fuego lento

Una válvula cuyo asiento ha sido dañado por corrosión, erosión o un reasentamiento inadecuado puede tener fugas continuas por debajo de su presión establecida, una condición llamada "cocción a fuego lento". Si bien la cocción a fuego lento en sí no siempre es inmediatamente peligrosa, representa pérdida de medios de proceso, emisiones ambientales (particularmente relevantes para servicios de gas o vapor) y una advertencia temprana de que el contacto del disco con el asiento de la válvula se ha visto comprometido. Si no se trata, una válvula que hierve a fuego lento puede progresar hasta fallar por completo.

Válvulas atascadas abiertas o cerradas

Una válvula que no ha sido probada ni operada durante un período prolongado puede desarrollar corrosión en la unión entre el disco y el asiento (atascado cerrado) o entre la guía y el cuerpo (atascado abierto). Una válvula atascada y cerrada no proporciona protección contra la sobrepresión. Una válvula atascada en apertura provoca una pérdida continua de producto y condiciones de funcionamiento potencialmente inseguras. Ambos escenarios son el resultado directo de pruebas y mantenimiento inadecuados.

Consecuencias regulatorias y de seguros

Las instalaciones que operan con pruebas de válvulas de seguridad atrasadas enfrentan posibles acciones de cumplimiento por parte de reguladores como OSHA (bajo su estándar PSM para químicos altamente peligrosos), autoridades estatales de inspección de calderas o la Junta Nacional. Las consecuencias pueden incluir órdenes de cierre obligatorio, multas y, en caso de incidente, posible responsabilidad penal para la administración de las instalaciones. Las pólizas de seguro para instalaciones industriales también suelen exigir la demostración de registros de pruebas de válvulas de seguridad actuales: un cronograma de pruebas caducado puede anular la cobertura exactamente en el momento en que más se necesita.

Creación de un programa de prueba y mantenimiento de válvulas de seguridad

Un intervalo de prueba sólo tiene sentido cuando está integrado en un programa más amplio. Un programa sólido de mantenimiento de válvulas de seguridad incluye los siguientes elementos.

Registro completo de válvulas

Cada válvula de seguridad en sus instalaciones debe catalogarse en un registro de válvulas que incluya: número de etiqueta, ubicación, servicio, tamaño de entrada y salida, presión de ajuste, código de diseño, fabricante, modelo, fecha de la última prueba, próxima prueba programada e historial de resultados de las pruebas. Sin un registro completo, es imposible saber qué válvulas deben someterse a prueba y cuáles se han pasado por alto.

Personal calificado de inspección y pruebas

Las pruebas de la válvula de seguridad deben ser realizadas por personal calificado o bajo su supervisión. En muchas jurisdicciones, esto significa un inspector certificado por la Junta Nacional o una Agencia de Inspección Autorizada. El uso de técnicos no calificados para probar las válvulas de seguridad no solo es riesgoso: puede hacer que los resultados de la prueba sean legalmente inválidos para fines regulatorios.

Equipo de prueba calibrado

Los bancos de pruebas de banco deben utilizar manómetros calibrados que se ajusten a estándares nacionales (como el NIST en los Estados Unidos). Los registros de calibración de los equipos de prueba deben mantenerse junto con los registros de prueba de las válvulas. Una prueba precisa que utiliza un medidor no calibrado no es una prueba precisa y no resistirá el escrutinio regulatorio.

Registros de prueba detallados y documentación de disposición

Cada prueba debe documentarse con la fecha, la identidad del probador, la presión de ajuste encontrada, la presión de ajuste izquierda (después de cualquier ajuste), el equipo de prueba utilizado y la disposición (devuelto a servicio, reparado o reemplazado). Estos registros forman la base de datos histórica que justifica futuras decisiones de intervalo y demuestra el cumplimiento normativo. Los registros deben conservarse durante la vida útil del equipo. , no solo para el ciclo de prueba más reciente.

Estrategia de válvula de repuesto

Para aplicaciones críticas, muchas instalaciones mantienen un conjunto de válvulas de repuesto previamente probadas. Cuando se retira una válvula para realizar pruebas en banco, el repuesto previamente probado se instala inmediatamente, eliminando cualquier período en el que el sistema protegido funcione sin un dispositivo de alivio funcional. Esta práctica es particularmente valiosa en operaciones continuas donde incluso breves intervalos sin protección representan un riesgo significativo.

Inspección basada en riesgos: un enfoque más inteligente para los intervalos de prueba

La inspección basada en riesgos (RBI) es una metodología que utiliza análisis de riesgos cuantitativos o cualitativos para priorizar y programar actividades de inspección. En lugar de aplicar un intervalo fijo a todas las válvulas por igual, independientemente de su condición, servicio o criticidad, RBI asigna recursos de inspección donde el riesgo de falla es mayor.

Bajo un marco RBI, una válvula de seguridad en servicio limpio y de baja presión con un historial de pruebas impecable de 15 años podría programarse para pruebas cada cinco años. Mientras tanto, una válvula en servicio corrosivo de alta presión con un historial de fugas en el asiento podría colocarse en un intervalo de seis meses. La carga de trabajo total de inspección puede ser similar, pero el perfil de riesgo de la instalación mejora sustancialmente porque los recursos se dirigen a donde más importan.

API 580 y API 581 proporcionan el marco principal para RBI en las industrias de petróleo, gas y química. La implementación de un programa RBI que cumpla con las normas generalmente requiere: una evaluación de riesgos sistemática de todos los equipos que contienen presión, un análisis de probabilidad de falla basado en mecanismos de degradación, un análisis de consecuencias de falla basado en el potencial de peligro del fluido contenido y una revisión y actualización continua de las puntuaciones de riesgo a medida que estén disponibles nuevos datos de inspección.

RBI no es una manera de reducir la seguridad: es una manera de mantener o mejorar la seguridad mientras se utilizan los recursos de inspección de manera más efectiva. Las instalaciones que han implementado RBI correctamente a menudo reportan menos fallas inesperadas de válvulas y una mejor integridad general del sistema de presión que aquellas que dependen únicamente de programas de intervalos fijos.

Errores comunes en los programas de prueba de válvulas de seguridad

Incluso los programas de mantenimiento bien intencionados caen en trampas predecibles. Estos son los errores más comunes que socavan la eficacia de los programas de pruebas de las válvulas de seguridad.

• Tratar una prueba de elevación manual como un sustituto de la prueba en banco. Una prueba de elevación le indica que la válvula se puede abrir. No le dice nada sobre la precisión de la presión establecida, la condición interna o el comportamiento de reajuste.
• No actualizar los intervalos de prueba después de cambios en el proceso. Si la presión, la temperatura o el medio de su sistema han cambiado desde la última revisión del intervalo, es posible que su programa de pruebas ya no sea apropiado.
• Ignorando válvulas que nunca han accionado. Una válvula que nunca se ha abierto no es necesariamente confiable: puede quedarse cerrada debido a la corrosión o la suciedad. Las válvulas inactivas durante mucho tiempo a menudo necesitan más escrutinio, no menos.
• Usar el mismo intervalo para todas las válvulas independientemente del servicio. La aplicación de un cronograma general de 12 meses a cada válvula en una instalación diversa ignora las diferencias reales en riesgo y criticidad.
• Mala gestión de registros. Perder o no documentar los registros de pruebas elimina la base histórica para las decisiones de intervalo y crea exposición regulatoria.
• Retrasar las pruebas debido a la presión de producción. La comodidad operativa nunca debe anular los programas de prueba de las válvulas de seguridad. Los aplazamientos deben evaluarse y documentarse formalmente en función del riesgo, y no simplemente pasarse por alto.

Lista de verificación práctica para revisar el programa de pruebas de su válvula de seguridad

Si está revisando o estableciendo un programa de prueba de válvulas de seguridad, revise esta lista de verificación para garantizar que sus intervalos y prácticas sean defendibles y efectivos.

1. Identifique todas las válvulas de seguridad en sus instalaciones y verifique que cada una esté incluida en su sistema de gestión de mantenimiento.
2. Confirme qué norma o código regulatorio se aplica a cada válvula según su servicio, ubicación y clasificación de diseño.
3. Revise las condiciones del proceso (medio, presión, temperatura) para cada válvula y evalúe si el intervalo actual es apropiado para esa gravedad del servicio.
4. Verifique los registros históricos de pruebas para cada válvula: cualquier válvula con un historial de deriva, falla o ajuste necesita un intervalo más corto en el futuro.
5. Verifique que el personal que realiza las pruebas tenga las calificaciones adecuadas y que el equipo de prueba esté dentro de su ventana de calibración.
6. Confirme que los registros de pruebas estén completos, almacenados de forma segura y accesibles para la inspección reglamentaria.
7. Identifique las válvulas cuya fecha límite de prueba haya pasado y establezca un plan de acción correctiva con una evaluación de riesgos documentada para cualquier aplazamiento.
8. Si su instalación opera bajo un programa RBI, verifique que los intervalos de las válvulas de seguridad se hayan incorporado en la evaluación de RBI y que los intervalos se revisen cada vez que las condiciones del proceso o del equipo cambien significativamente.
9. Involucre a su aseguradora y/o agencia de inspección autorizada para confirmar que su programa de pruebas cumpla con sus requisitos, no solo con el umbral regulatorio mínimo.
