¿Cuáles son los diferentes tipos de válvulas de seguridad?

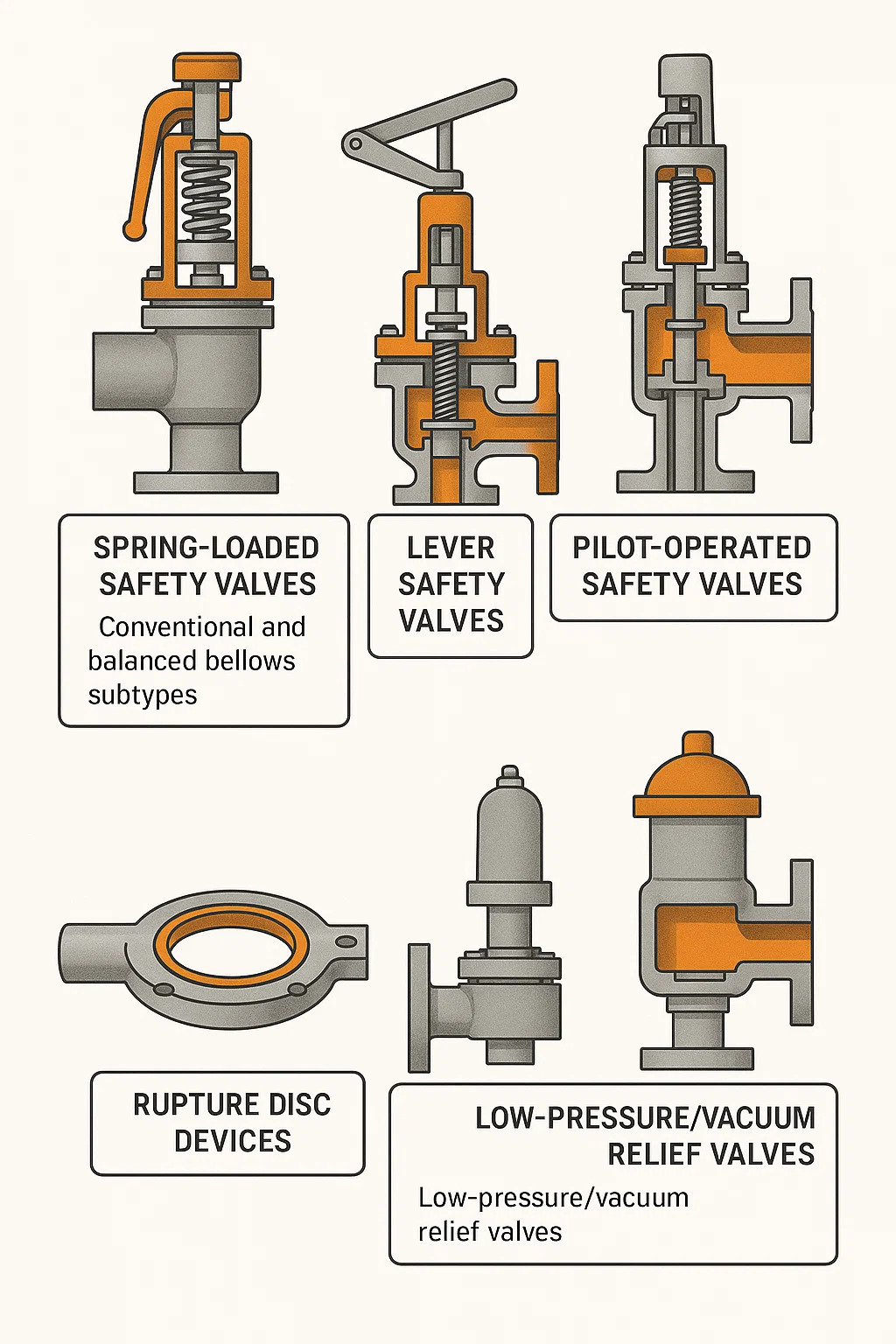

Válvulas de seguridad son dispositivos críticos para proteger equipos a presión. Se abren automáticamente cuando la presión excede un límite preestablecido, liberando el medio (como gas o líquido), evitando así daños o peligros al equipo. Según su modo de funcionamiento y características estructurales, los principales tipos son:

1. Válvulas de seguridad accionadas por resorte

Este es el tipo más común y básico, que utiliza la fuerza de un resorte para contrarrestar la presión interna del sistema.
Principio de funcionamiento: bajo presión de funcionamiento normal, el resorte presiona firmemente el disco de la válvula contra el asiento de la válvula, manteniendo el sello. Cuando la presión del sistema aumenta por encima de la fuerza establecida por el resorte, el disco de la válvula se levanta y el medio comienza a descargarse.
Características: Estructura relativamente simple y alta confiabilidad.
Subtipos:
Convencional: La contrapresión de descarga afecta directamente a la presión de apertura establecida.
Fuelle equilibrado: utiliza un fuelle para contrarrestar el efecto de la contrapresión sobre la presión de apertura de la válvula, asegurando una apertura precisa incluso bajo contrapresión variable.

2. Válvulas de seguridad de palanca

Este tipo de válvula de seguridad utiliza una combinación de palanca y contrapeso para proporcionar la fuerza de cierre.
Principio de funcionamiento: se conecta una palanca al disco de la válvula y se suspende un contrapeso móvil del otro extremo de la palanca. Ajustando la posición del contrapeso en la palanca, se puede ajustar con precisión la presión de apertura de la válvula.
Características: Estructura relativamente voluminosa, utilizada a menudo en equipos grandes como calderas de vapor, que facilita el levantamiento manual de la válvula para un drenaje regular (llamado "purga manual" o "ventilación manual"). Se utilizan menos en la industria moderna que los tipos con resorte.

3. Válvulas de seguridad operadas por piloto

Este tipo utiliza la propia presión del sistema para controlar la apertura y el cierre de la válvula, que consta de una válvula principal y un pequeño dispositivo de control (válvula piloto).
Principio de funcionamiento: la válvula piloto primero detecta la presión del sistema. Cuando la presión alcanza el valor establecido, la válvula piloto se abre, liberando la presión en la parte superior de la válvula principal, lo que permite que la presión del sistema empuje la válvula principal para abrirla y realizar una descarga a gran escala.
Características:
Apertura más precisa: La presión puede estar muy cerca del punto de ajuste antes de la apertura.
Gran volumen de descarga: la válvula principal se puede hacer muy grande.
Adecuado para sistemas de alta presión: en comparación con las válvulas de resorte, pueden diseñarse para ser más compactas y al mismo tiempo manejar grandes caudales.

4. Dispositivos de disco de ruptura

Estrictamente hablando, no se trata de una válvula tradicional, sino de un dispositivo de alivio de presión de un solo uso.
Principio de funcionamiento: Consiste en una delgada membrana metálica (o material no metálico) precalibrada instalada en un contenedor. Cuando la presión del recipiente alcanza un valor específico, la membrana se rompe instantáneamente, liberando rápidamente la presión.
Características:
Velocidad de respuesta extremadamente rápida.
De un solo uso: Debe sustituirse tras su rotura.
Se puede utilizar en combinación con válvulas de seguridad: el disco de ruptura está ubicado en el lado de entrada de la válvula de seguridad para proteger la válvula de seguridad de la corrosión o evitar fugas menores.

5. Válvulas de alivio de baja presión/vacío

Estas válvulas de seguridad están diseñadas específicamente para proteger contenedores grandes, como tanques de almacenamiento, de deformaciones o daños debido a una presión excesiva o **vacío (presión interna extremadamente baja)**.
Principio de funcionamiento:
Alivio de presión: cuando la presión interna excede el valor establecido, la válvula se abre para liberar el gas interno.
Alivio de vacío: cuando la presión interna cae por debajo de la presión atmosférica (creando un vacío), la válvula se abre para aspirar aire externo, equilibrando las presiones interna y externa.
Características: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
